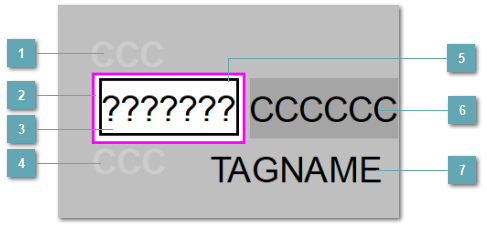

5.5.2.2.5.5.1.2. Мнемосимвол

Индикатор срабатывания верхней сигнализации

При превышении заданной уставки второго верхнего предела сигнализации HH загорается индикатор срабатывания верхней аварийной сигнализации – XAHH (X – обозначение датчика, устанавливаемое в атрибутах экземпляра блока при его конфигурации Astra.AStudio).

При превышении заданной уставки верхнего предела сигнализации PH загорается индикатор срабатывания верхней предупредительной сигнализации – XAH (X – обозначение датчика, устанавливаемое в атрибутах экземпляра блока при его конфигурации Astra.AStudio).

Цветовая индикация состояния:

Цвет		Состояние
Скрыто	–	Значение в норме
Мигающий красный		Срабатывание верхней аварийной сигнализации (не подтверждено)
Немигающий красный		Срабатывание верхней аварийной сигнализации (подтверждено)
Мигающий желтый		Срабатывание верхней предупредительной сигнализации (не подтверждено)
Немигающий желтый		Срабатывание верхней предупредительной сигнализации (подтверждено)

Наверх

Внешняя рамка

Цветовая индикация состояния блока.

Цвет		Состояние
Скрыто	–	Значение в норме (подтверждено)
Мигающий зеленый		Значение в норме (не подтверждено)
Мигающий желтый		Срабатывание предупредительной сигнализации (не подтверждено)
Немигающий желтый		Срабатывание предупредительной сигнализации (подтверждено)
Мигающий красный		Срабатывание аварийной сигнализации (не подтверждено)
Немигающий красный		Срабатывание аварийной сигнализации (подтверждено)
Мигающий пурпурный		Ошибка связи или отказ контура (не подтверждено)
Немигающий пурпурный		Ошибка связи или отказ контура (подтверждено)

Наверх

Отображение значения процесса

Отображает текущее значение технологического параметра PV.

Цветовая индикация фона:

Цвет		Состояние
Белый		Рабочий режим
Оранжевый		Режим технологического обслуживания

Наверх

Индикатор срабатывания нижней сигнализации

При превышении заданной уставки второго нижнего предела сигнализации LL загорается индикатор срабатывания нижней аварийной сигнализации – XALL (X – обозначение датчика, устанавливаемое в атрибутах экземпляра блока при его конфигурации Astra.AStudio).

При превышении заданной уставки нижнего предела сигнализации PL загорается индикатор срабатывания нижней предупредительной сигнализации – XAL (X – обозначение датчика, устанавливаемое в атрибутах экземпляра блока при его конфигурации Astra.AStudio).

Цветовая индикация состояния:

Цвет		Состояние
Скрыто	–	Значение в норме
Мигающий красный		Срабатывание нижней аварийной сигнализации (не подтверждено)
Немигающий красный		Срабатывание нижней аварийной сигнализации (подтверждено)
Мигающий желтый		Срабатывание нижней предупредительной сигнализации (не подтверждено)
Немигающий желтый		Срабатывание нижней предупредительной сигнализации (подтверждено)

Наверх

Внутренняя рамка

Цветовая индикация состояния блока.

Цвет		Состояние
Скрыто	–	Отсутствие тревоги отказа контура
Мигающий серый		Ошибка связи или отказ контура (не подтверждена)
Немигающий серый		Ошибка связи или отказ контура (подтверждена)
Бирюзовый		Режим калибровки
Синий		Режим маскирования тревог

Наверх

Единицы измерения технологического параметра и зона вызова панели блока

Отображает единицы измерения технологического параметра PV. При нажатии открывается Окно Рабочее функционального блока.

Наверх

Имя тега

Идентификатор функционального блока. При нажатии открывается Окно Рабочее функционального блока.

Наверх

Порядок приоритетности отображения: пурпурный, красный, желтый и зеленый. Для внутренней рамки порядок приоритетности: бирюзовый, серый, синий.

Динамические представления сигнализаций

Графическое отображение	Описание
	Нормальные условия (не подтверждено). Текст: черный; Рамка: зеленый мигающий
	Нормальные условия (подтверждено). Текст: черный
	Аварийный сигнал при высоком уровне (не подтверждено). Текст: черный мигающий; Рамка: желтый мигающий; Индикатор XAH: желтый мигающий
	Аварийный сигнал при высоком уровне (подтверждено). Текст: черный немигающий; Рамка: желтый немигающий; Индикатор XAH: желтый немигающий
	Аварийный сигнал при низком уровне (не подтверждено). Текст: черный мигающий; Рамка: желтый мигающий; Индикатор XAL: желтый мигающий
	Аварийный сигнал при низком уровне (подтверждено). Текст: черный немигающий; Рамка: желтый немигающий; Индикатор XAL: желтый немигающий
	Аварийный сигнал при предельно высоком уровне (не подтверждено). Текст: черный мигающий; Рамка: красный мигающий; Индикатор XAHH: красный мигающий
	Аварийный сигнал при предельно высоком уровне (подтверждено). Текст: черный немигающий; Рамка: красный немигающий; Индикатор XAHH: красный немигающий
	Аварийный сигнал при предельно низком уровне (не подтверждено). Текст: черный мигающий; Рамка: красный мигающий; Индикатор XALL: красный мигающий
	Аварийный сигнал при предельно низком уровне (подтверждено). Текст: черный немигающий; Рамка: красный немигающий; Индикатор XALL: красный немигающий
	Режим технологического обслуживания или блокировка автоматики. Текст: черный; Заливка: оранжевый немигающий
	Режим калибровки. Рамка: бирюзовый
	Режим маскирования тревог. Рамка: синий
	Отказ датчика (не подтверждено). Текст: пурпурный мигающий; Рамка: серый мигающий
	Отказ датчика (подтверждено). Текст: пурпурный немигающий; Рамка: серый немигающий
	Нет связи. Текст: пурпурный, отображается значение "*******"; Рамка: пурпурный
