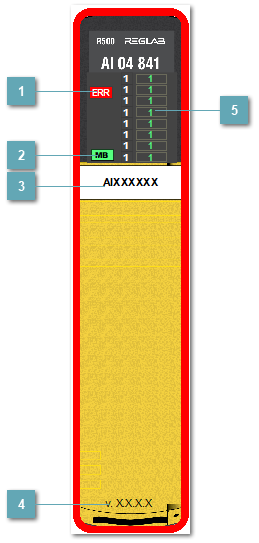

5.3.3.2.1.2.1.1. Мнемосимвол
 Индикатор ERR
|
Состояние индикатора
|
Описание
|
|
|
Аппаратная ошибка модуля/Модуль не сконфигурирован
|
|
|
Модуль успешно сконфигурирован и осуществляет обмен данными хотя бы по одной шине
|
|
|
Нет связи с источником данных
| |
|
 Индикатор шины MB
|
Состояние индикатора
|
Описание
|
|
|
Модуль сконфигурирован и осуществляет обмен по 1 шине, а полученные по ней данные подаются на выходные каналы модуля
|
|
|
Модуль сконфигурирован и осуществляет обмен по 2 шине, а полученные по ней данные подаются на выходные каналы модуля
| | | Для переключения шины в режиме рантайм нажмите на индикатор шины MB.
|
|
|
 KKSЗадаваемое значение KKS модуля.
|
|
 Версия прошивкиВерсия прошивки модуля.
|
|
 Индикатор состояния канала
|
Состояние индикатора
|
Описание
|
|
|
Входной сигнал достоверен
|
|
|
Входной сигнал недостоверен
|
|
|
Нет связи с источником данных
|
При наведении ЛКМ на индикатор канала отобразится всплывающая подсказка со статусом данного канала:
|
|
Настройка мнемосимвола
Мнемосимвол основан на базовом типе RX00_MODULE_SAMPLE. Базовые свойства и параметры инициализации отнаследованы от базового типа.
Индикация
Когда обнаруживается аппаратная ошибка модуля, по контуру появляется красная линия.
Когда обнаруживается потеря связи, по контуру появляется белая линия.
