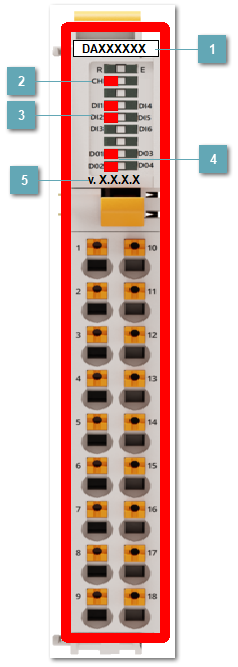

5.3.3.4.1.6.2.1. Мнемосимвол
 KKSЗадаваемое значение KKS модуля.
|
|
 Индикатор счетного входа
|
Состояние индикатора
|
Описание
|
|
|
Наличие сигнала на частотном канале
|
|
|
Отсутствие сигнала на частотном канале
|
|
|
Нет связи с источником данных
| |
|
 Индикатор дискретного входа
|
Состояние индикатора
|
Описание
|
|
|
Наличие сигнала "1" в соответствующем входном канале модуля
|
|
|
Наличие сигнала "0" в соответствующем входном канале модуля
|
|
|
Нет связи с источником данных
| |
|
 Индикатор дискретного выхода
|
Состояние индикатора
|
Описание
|
|
|
Наличие сигнала "1" в соответствующем выходном канале модуля
|
|
|
Наличие сигнала "0" в соответствующем выходном канале модуля
|
|
|
Нет связи с источником данных
| |
|
 Версия прошивкиВерсия прошивки модуля.
|
|
Настройка мнемосимвола
Мнемосимвол основан на базовом типе R050_MODULE_SAMPLE. Базовые свойства и параметры инициализации отнаследованы от базового типа.
Индикация
Когда обнаруживается аппаратная ошибка модуля, по контуру появляется красная линия.
Когда обнаруживается потеря связи, по контуру появляется белая линия.
