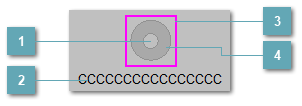

5.5.3.2.2.2.3. Мнемосимвол. Компоновка
Порядок приоритетности отображения: пурпурный, бирюзовый, оранжевый, синий. Для внутренней рамки порядок приоритетности: бирюзовый, темно-серый, синий.
Цифровой вход будет предоставлен для имитации процесса как ячейка с внутренней и внешней рамками, с текстом, который может отображать имя тега, или без текста.
Динамические представления сигнализаций
|
Графическое отображение
|
Описание
|
 |
Нормальные условия (не подтверждено).
Внешняя окружность: серый мигающий
|
|
|
Нормальные условия (подтверждено).
Внешняя окружность: серый немигающий
|
 |
Аварийный сигнал (не подтверждено).
Внешняя окружность: красный мигающий
|
|
|
Аварийный сигнал (подтверждено).
Внешняя окружность: красный немигающий
|
 |
Режим технологического обслуживания или блокировка автоматики.
Рамка: оранжевый
|
 |
Режим калибровки.
Рамка: бирюзовый
|
 |
Режим маскирования тревог.
Рамка: синий
|
 |
Отказ датчика (не подтверждено).
Центральный круг: пурпурный мигающий
|
|
|
Отказ датчика (подтверждено).
Центральный круг: пурпурный немигающий
|
 |
Нет связи.
Центральный круг: серый; Рамка: пурпурный
|
