5.5.2.3.3.2.2. Мнемосимвол. Насос

Индикатор режима управления.

Отображает текущий режим управления задвижкой. Одиночный клик по полю в местном режиме открывает окно

разрешения от оператора:

Отображение	Описание
	Режим Местный (Local). Управление от оператора запрещено
	Режим Местный (Local). Управление от оператора разрешено
	Режим Дистанционный (Remote). Управление от оператора запрещено
	Режим Дистанционный (Remote). Управление от оператора разрешено

Наверх

Имя тега

Отображает название тега

Наверх

Индикатор останова по месту

Отображает состояния останова по месту.

Отображение	Описание
	Нормальное состояние
	Активен останов по месту

Наверх

Внешний круг

Отображает состояние внешнего круга.

Наверх

Окно параметров

Символ D мнемосимвола окрашивается в соответствии с цветовой схемой и приоритетами тревог параметров оборудования.

Цвет		Состояние
Мигающий зеленый		Нормализация тревог и/или сигнализаций (не подтверждено)
Немигающий зеленый		Отсутствие тревог и сигнализаций
Мигающий желтый		Срабатывание предупредительной сигнализации (не подтверждено)
Немигающий желтый		Срабатывание предупредительной сигнализации (подтверждено)
Мигающий красный		Срабатывание аварийной сигнализации (не подтверждено)
Немигающий красный		Срабатывание аварийной сигнализации (подтверждено)
Мигающий пурпурный		Ошибка связи или отказ контура (не подтверждена)
Немигающий пурпурный		Ошибка связи или отказ контура (подтверждена)

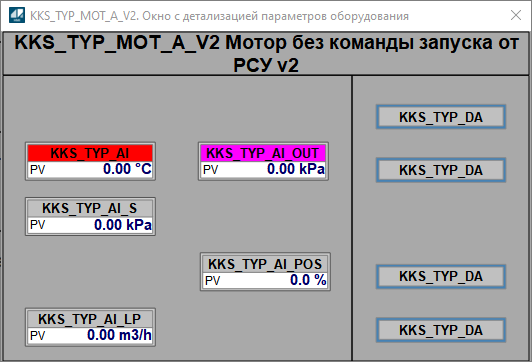

Двойной клик по символу D вызовет окно с детализацией параметров оборудования (максимум 10 аналоговых и 5 дискретных):

Наверх

Внутренний круг

Отображает состояние внутреннего круга.

Наверх

Индикатор режима

Индикатор режима функционального блока.

Отображение	Описание
	Режим MAN
	Режим AUT

Наверх

Графическое отображение	Описание
	Нет связи. Внутренний круг: пурпурный; Внешний круг: пурпурный
	Общая авария (не подтверждено). Внутренний круг: предыдущее состояние; Внешний круг: желтый мигающий
	Общая авария (подтверждено). Внутренний круг: предыдущее состояние; Внешний круг: желтый немигающий
	Нормальные условия (не подтверждено). Внутренний круг: предыдущее состояние; Внешний круг: серый мигающий
	Нормальные условия (подтверждено). Внутренний круг: предыдущее состояние; Внешний круг: серый немигающий
	Калибровка/Имитация/Включен байпас. Внутренний круг: предыдущее состояние; Внешний круг: бирюзовый
	Недостоверность (не подтверждено). Внутренний круг: пурпурный мигающий; Внешний круг: пурпурный мигающий
	Недостоверность (подтверждено). Внутренний круг: пурпурный немигающий; Внешний круг: пурпурный немигающий
	Блокировка силовых цепей (не подтверждено). Внутренний круг: предыдущее состояние; Внешний круг: красный мигающий
	Блокировка силовых цепей (подтверждено). Внутренний круг: предыдущее состояние; Внешний круг: красный немигающий
	Блокировка. Внутренний круг: красный; Внешний круг: серый
	Пуск/Останов не отработал (не подтверждено). Внутренний круг: предыдущее состояние; Внешний круг: желтый мигающий
	Пуск/Останов не отработал (подтверждено). Внутренний круг: предыдущее состояние; Внешний круг: желтый немигающий
	Тест. Добавляется бирюзовая рамка. Внутренний круг: предыдущее состояние; Внешний круг: предыдущее состояние
	Работает, готов. Внутренний круг: зеленый; Внешний круг: зеленый
	Работает, не готов. Внутренний круг: зеленый; Внешний круг: серый
	Сигнализация отключена (запрет сигнализации). Внутренний круг: предыдущее состояние; Внешний круг: синий
	Готов. Внутренний круг: серый; Внешний круг: зеленый
	Остановлен, не готов. Внутренний круг: серый; Внешний круг: серый
