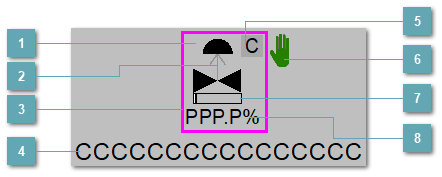

5.5.2.2.5.3.1.3. Мнемосимвол. Регулирующий клапан
 Зона вызова панели блока |
|
 Индикатор состоянияВ зависимости от направления стрелки блок находится в состоянии:
Стрелка вверх – индикация "При отказе открыт";
Стрелка вниз – индикация "При отказе закрыт".
|
|
 Внешняя рамкаЦветовая индикация состояния блока.
|
Цвет
|
Состояние
|
|
Скрыто
|
–
|
Значение в норме
|
|
Оранжевый
|
|
Запрет технологического обслуживания
|
|
Бирюзовый
|
|
Режим калибровки
|
|
Синий
|
|
Режим маскирования тревог
|
|
Пурпурный
|
|
Ошибка связи
| |
|
 Имя тегаИдентификатор функционального блока.
|
|
 Индикатор режимаИндикатор режима функционального блока.
|
|
 Символ "Рука"Индикатор ручного режима. Символ "Рука" активен в ручном режиме.
Цветовая индикация состояния.
|
Цвет
|
Состояние
|
|
Зеленый
|
|
Режимы: ручной (MAN), ручной с ручной инициализацией (MAN_IMAN) или ручной с включенным отслеживанием (MAN_TRK).
|
|
Символ скрыт
|
|
Остальные режимы.
| |
|
 Индикатор загрузкиИндикатор управляющего выхода (управляемой переменной MV).
|
|
 Значение позиционной обратной связиЗначение управляющего выхода (управляемой переменной MV).
|
|
Порядок приоритетности отображения: пурпурный, бирюзовый, оранжевый, синий.
Динамические представления сигнализаций
|
Графическое отображение
|
Описание
|
|
|
Открытие клапана <= 5%.
Основание: серое; Привод: серый
|
|
|
Открытие клапана > 5%.
Основание: белое; Привод: белый
|
|
|
Режим технологического обслуживания.
Рамка: оранжевый
|
|
|
Режим калибровки.
Рамка: бирюзовый
|
|
|
Режим маскирования тревог.
Рамка: синий
|
|
|
Ошибка входа/выхода.
Основание: пурпурное; Привод: пурпурный; Индикатор процента открытия (ответного сигнала): пурпурный
|
|
|
Нет связи.
Основание: пурпурное; Привод: пурпурный; Индикатор режима блока "О"; Рамка: пурпурный; Индикатор процента открытия: пурпурный
|
