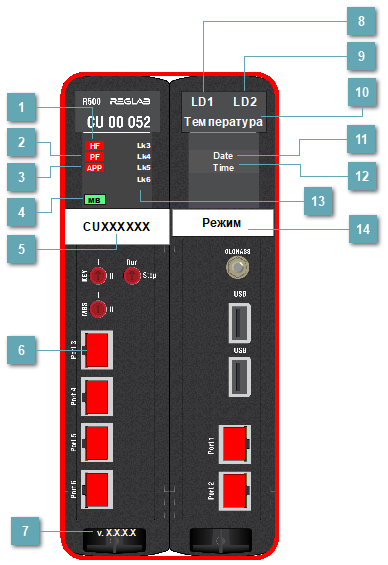

5.3.3.1.1.12.1.5. Мнемосимвол CU_00_052
 Индикатор HF
|
Состояние индикатора
|
Описание
|
|
|
Отсутствие или неисправность одного из модулей контроллера (неисправность в шине ПЛК)
|
|
|
Шина успешно сконфигурирована и осуществляет обмен данными
|
|
|
Нет связи с источником данных
| |
|
 Индикатор PF
|
Состояние индикатора
|
Описание
|
|
|
Присутствует программная ошибка в модуле/не загружена пользовательская программа
|
|
|
Программа работает успешно
|
|
|
Нет связи с источником данных
| |
|
 Индикатор APP
|
Состояние индикатора
|
Описание
|
|
|
Обнаружено расхождение приложений на резервированных контроллерах
|
|
|
Приложения резервированных контроллеров синхронизированы
|
|
|
Нет связи с источником данных
| |
|
 Индикатор шины MB
|
Состояние индикатора
|
Описание
|
|
|
Модуль сконфигурирован и осуществляет обмен по 1 шине, а полученные по ней данные подаются на выходные каналы модуля
|
|
|
Модуль сконфигурирован и осуществляет обмен по 2 шине, а полученные по ней данные подаются на выходные каналы модуля
| |
|
 KKSЗадаваемое значение KKS модуля.
|
|
 Индикатор LINK
|
Состояние индикатора
|
Описание
|
|
|
Наличие соединения через порт
|
|
|
Отсутствие соединения через порт
|
|
|
Нет связи с источником данных
| |
|
 Версия прошивкиВерсия прошивки модуля.
|
|
 Загрузка ядра 1Значение загрузки ядра 1 в процентах.
|
|
 Загрузка ядра 2Значение загрузки ядра 2 в процентах.
|
|
 ТемператураЗначение температуры модуля в градусах.
|
|
 ДатаТекущая дата на ПЛК.
|
|
 ВремяТекущее время на ПЛК.
|
|
 Индикатор наличия связи
|
Состояние индикатора
|
Описание
|
|
|
Наличие связи через порт
|
|
|
Отсутствие связи через порт
|
|
|
Нет связи с источником данных
| |
|
 Режим работы контроллера
|
Состояние
индикатора
|
Описание
|
|
|
Состояние ПЛК в режиме резервирования "Активный".
Используется цвет "OK" из цветовой схемы
|
|
|
Состояние ПЛК в режиме резервирования "Автономный".
Используется цвет "OK" из цветовой схемы
|
|
|
Состояние ПЛК в режиме резервирования "Ведомый".
Используется цвет "WARN" из цветовой схемы
|
|
|
Состояние ПЛК в режиме резервирования "Синхронизация".
Используется цвет "WARN" из цветовой схемы
|
|
|
Состояние ПЛК в режиме резервирования "Инициализация".
Используется цвет "WARN" из цветовой схемы
|
|
|
Режим резервирования отключен.
Используется цвет "OK" из цветовой схемы
|
|
|
Состояние ПЛК в режиме резервирования "В ошибке".
Используется цвет "ALARM" из цветовой схемы
|
|
|
Состояние ПЛК в режиме резервирования "Критическая ошибка".
Используется цвет "ALARM" из цветовой схемы
|
|
|
Состояние ПЛК в режиме резервирования "Ошибка соединения".
Используется цвет "ALARM" из цветовой схемы
|
|
|
Нет связи с источником данных.
Используется цвет "NOCONNECT" из цветовой схемы
|
|
|
Состояние ПЛК в режиме резервирования "Неопределено".
Используется цвет "UNKNOWN" из цветовой схемы
| |
|
Настройка мнемосимвола
Мнемосимвол основан на базовом типе RX00_CU_SAMPLE. Базовые свойства и параметры инициализации отнаследованы от базового типа.
Индикация
Когда обнаруживается аппаратная ошибка модуля, по контуру появляется красная линия.
Когда обнаруживается потеря связи, по контуру появляется белая линия.
