5.6.5.5.3. Мнемосимволы FDI

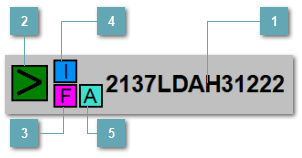

Представление 1 ()

5.6.5.5.3. Мнемосимволы FDI

Имя тега

Отображает название тега.

Фон сигнализации

Фон сигнализации: мигающий либо стабильный в зависимости от приоритета и состояния квитирования. Цвет отражает тип активной сигнализации с более высоким приоритетом.

Индикатор отказа

Индикатор, который появляется при отказе датчика.

Индикатор деблокировки

Индикатор, который появляется при поступлении сигнала деблокировки.

Индикатор отклонения

Индикатор, который появляется при поступлении сигнала отклонения.

Динамические представления сигнализаций

Графическое отображение	Описание
	Нет связи. Фон сигнализации: пурпурный
	Нормальные условия (не подтверждено). Фон сигнализации: зеленый мигающий
	Нормальные условия (подтверждено). Фон сигнализации: зеленый немигающий
	Отказ датчика (не подтверждено). Фон сигнализации: зеленый мигающий; Появление индикатора отказа.
	Отказ датчика (подтверждено). Фон сигнализации: зеленый немигающий; Появление индикатора отказа.
	Аварийная сигнализация (не подтверждено). Фон сигнализации: красный мигающий
	Аварийная сигнализация (подтверждено). Фон сигнализации: красный немигающий
	Датчик деблокирован (не подтверждено). Фон сигнализации: зеленый мигающий; Появление индикатора деблокировки.
	Датчик деблокирован (подтверждено). Фон сигнализации: зеленый немигающий; Появление индикатора деблокировки.
	Датчик в отклонении (не подтверждено). Фон сигнализации: зеленый мигающий; Появление индикатора отклонения.
	Отказ датчика (подтверждено). Фон сигнализации: зеленый немигающий; Появление индикатора отклонения.
	Датчик выключен. Фон сигнализации: серый немигающий; Появление индикатора отключения.

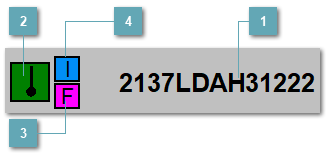

Представление 2 (Детектор тепла)

5.6.5.5.3. Мнемосимволы FDI

Имя тега

Отображает название тега.

Фон сигнализации

Фон сигнализации: мигающий либо стабильный в зависимости от приоритета и состояния квитирования. Цвет отражает тип активной сигнализации с более высоким приоритетом.

Индикатор отказа

Индикатор, который появляется при отказе датчика.

Индикатор деблокировки

Индикатор, который появляется при поступлении сигнала деблокировки.

Динамические представления сигнализаций

Графическое отображение	Описание
	Нет связи. Фон сигнализации: пурпурный
	Нормальные условия (не подтверждено). Фон сигнализации: зеленый мигающий
	Нормальные условия (подтверждено). Фон сигнализации: зеленый немигающий
	Отказ датчика (не подтверждено). Фон сигнализации: зеленый мигающий; Появление индикатора отказа.
	Отказ датчика (подтверждено). Фон сигнализации: зеленый немигающий; Появление индикатора отказа.
	Аварийная сигнализация (не подтверждено). Фон сигнализации: красный мигающий
	Аварийная сигнализация (подтверждено). Фон сигнализации: красный немигающий
	Датчик деблокирован (не подтверждено). Фон сигнализации: зеленый мигающий; Появление индикатора деблокировки.
	Датчик деблокирован (подтверждено). Фон сигнализации: зеленый немигающий; Появление индикатора деблокировки.
	Датчик выключен. Фон сигнализации: серый немигающий; Появление индикатора отключения.

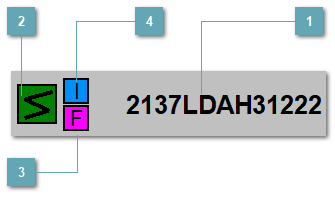

Представление 3 (Детектор дыма)

5.6.5.5.3. Мнемосимволы FDI

Имя тега

Отображает название тега.

Фон сигнализации

Фон сигнализации: мигающий либо стабильный в зависимости от приоритета и состояния квитирования. Цвет отражает тип активной сигнализации с более высоким приоритетом.

Индикатор отказа

Индикатор, который появляется при отказе датчика.

Индикатор деблокировки

Индикатор, который появляется при поступлении сигнала деблокировки.

Динамические представления сигнализаций

Графическое отображение	Описание
	Нет связи. Фон сигнализации: пурпурный
	Нормальные условия (не подтверждено). Фон сигнализации: зеленый мигающий
	Нормальные условия (подтверждено). Фон сигнализации: зеленый немигающий
	Отказ датчика (не подтверждено). Фон сигнализации: зеленый мигающий; Появление индикатора отказа.
	Отказ датчика (подтверждено). Фон сигнализации: зеленый немигающий; Появление индикатора отказа.
	Аварийная сигнализация (не подтверждено). Фон сигнализации: красный мигающий
	Аварийная сигнализация (подтверждено). Фон сигнализации: красный немигающий
	Датчик деблокирован (не подтверждено). Фон сигнализации: зеленый мигающий; Появление индикатора деблокировки.
	Датчик деблокирован (подтверждено). Фон сигнализации: зеленый немигающий; Появление индикатора деблокировки.
	Датчик выключен. Фон сигнализации: серый немигающий; Появление индикатора отключения.

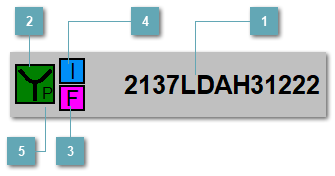

Представление 4 (Ручной извещятель)

5.6.5.5.3. Мнемосимволы FDI

Имя тега

Отображает название тега.

Фон сигнализации

Фон сигнализации: мигающий либо стабильный в зависимости от приоритета и состояния квитирования. Цвет отражает тип активной сигнализации с более высоким приоритетом.

Индикатор отказа

Индикатор, который появляется при отказе датчика.

Индикатор деблокировки

Индикатор, который появляется при поступлении сигнала деблокировки.

Обозначения исполнения

Р - тип кнопка, B - разбиваемое стекло.

Динамические представления сигнализаций

Графическое отображение	Описание
	Нет связи. Фон сигнализации: пурпурный
	Нормальные условия (не подтверждено). Фон сигнализации: зеленый мигающий
	Нормальные условия (подтверждено). Фон сигнализации: зеленый немигающий
	Отказ датчика (не подтверждено). Фон сигнализации: зеленый мигающий; Появление индикатора отказа.
	Отказ датчика (подтверждено). Фон сигнализации: зеленый немигающий; Появление индикатора отказа.
	Аварийная сигнализация (не подтверждено). Фон сигнализации: красный мигающий
	Аварийная сигнализация (подтверждено). Фон сигнализации: красный немигающий
	Датчик деблокирован (не подтверждено). Фон сигнализации: зеленый мигающий; Появление индикатора деблокировки.
	Датчик деблокирован (подтверждено). Фон сигнализации: зеленый немигающий; Появление индикатора деблокировки.
	Датчик выключен. Фон сигнализации: серый немигающий; Появление индикатора отключения.
