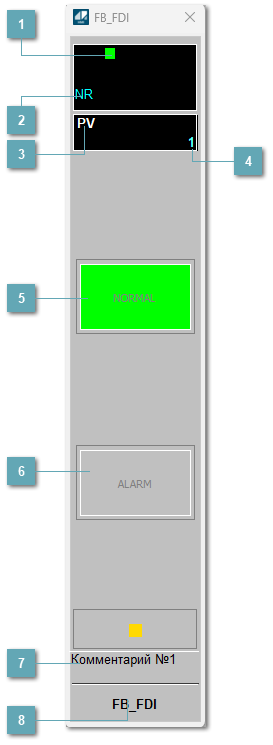

 Метка тегаМетка тега окрашивается в соответствии с цветовой схемой и приоритетами срабатывания тревог.
|
Цвет
|
Состояние
|
|
Мигающий зеленый
|
|
Нормализация тревог и/или сигнализаций (не подтверждено)
|
|
Немигающий зеленый
|
|
Отсутствие тревог и сигнализаций
|
|
Мигающий пурпурный
|
|
Тревога отказа контура (не подтверждена)
|
|
Немигающий пурпурный
|
|
Тревога отказа контура (подтверждена)
|
|
Белый
|
|
Плохое качество сигнала состояния тревоги
| |
|
 Состояние тревогиИндикатор состояния тревоги функционального блока.
|
|
 Технологический параметрОбозначение технологического параметра (PV).
|
|
 Значение технологического параметраТекущее значение технологического параметра PV.
|
|
 Индикатор "NORMAL"Индикатор будет подсвечен зеленым цветом, если нет сформированного сигнала тревоги.
|
|
 Индикатор "ALARM"Индикатор будет подсвечен красным цветом, если сформирован сигнал тревоги.
|
|
 Комментарий тегаЗадаваемый комментарий тега.
|
|
 Имя тегаИдентификатор функционального блока.
|
|
