Настройка алгоритма
Для настройки алгоритма используется входная переменная CONFIG структурного типа STRUCT_CONFIG_PID и входная переменная YSP_CONFIG типа STRUCT_CONFIG_SPLIT.
Состав конфигурационной переменной CONFIG:
|
Имя переменной
|
Тип
|
Описание
|
|
BASIC
|
Конфигурационные параметры раздела "Basic"
| |
|
INPUT
|
Конфигурационные параметры раздела "Input"
| |
|
ALARM
|
Конфигурационные параметры раздела "Alarm"
| |
|
CONTR_CALC
|
Конфигурационные параметры раздела "Control Calculation"
| |
|
OUTPUT
|
Конфигурационные параметры раздела "Output"
|
Состав конфигурационной переменной YSP_CONFIG:
|
Имя переменной
|
Тип
|
Описание
|
|
BASIC
|
Не используется для данного типа ПИД-регулятора
| |
|
ALARM
|
Конфигурационные параметры раздела "Alarm"
| |
|
CONTR_CALC
|
Не используется для данного типа ПИД-регулятора
| |
|
OUTPUT
|
Конфигурационные параметры раздела "Output"
|

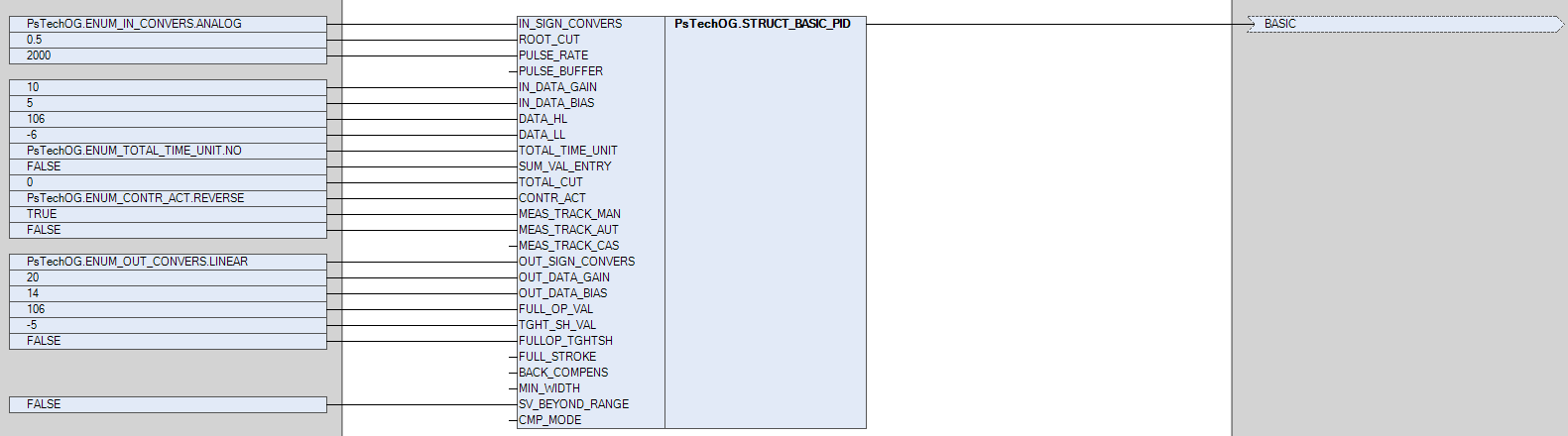

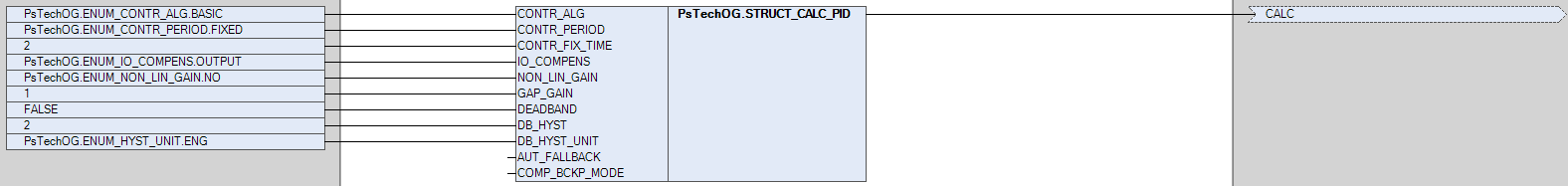

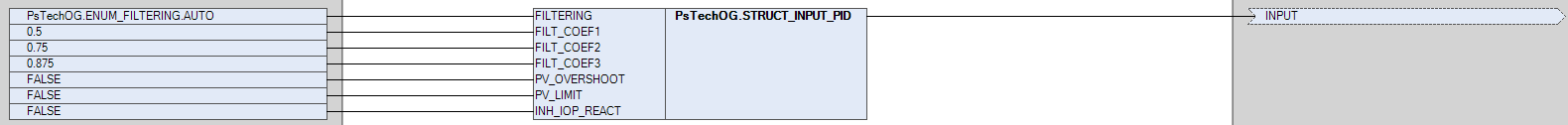

Типовая конфигурация параметра CONFIG блока TYP_PID_SPLIT в среде Astra.IDE:

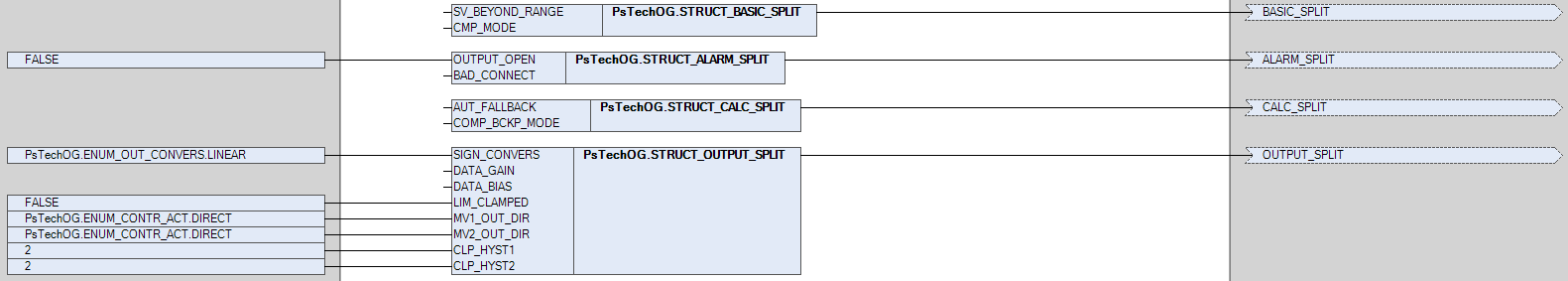

Типовая конфигурация параметра YSP_CONFIG блока TYP_PID_SPLIT в среде Astra.IDE:
