Настройка алгоритма
Для настройки алгоритма используется входная переменная CONFIG структурного типа STRUCT_CONFIG_AS_HML и входная переменная VYYY_CONFIG структурного типа STRUCT_CONFIG_MLD_SW.
Состав конфигурационной переменной CONFIG:
|
Имя переменной
|
Тип
|
Описание
|
|
TYPE_SELECT
|
Тип выбора сигнала
Возможные значения для данного алгоритма:
MINIMUM
MAXIMUM
| |
|
INPUT
|
Конфигурационные параметры раздела "Input"
| |
|
ALARM
|
Конфигурационные параметры раздела "Alarm"
| |
|
OUTPUT
|
Конфигурационные параметры раздела "Output"
|
Состав конфигурационной VYYY_ CONFIG переменной:
|
Имя переменной
|
Тип
|
Описание
|
|
BASIC
|
Конфигурационные параметры раздела "Basic"
| |
|
ALARM
|
Конфигурационные параметры раздела "Alarm"
| |
|
CONTR_CALC
|
Не используется для данного типа блока
| |
|
OUTPUT
|
Конфигурационные параметры раздела "Output"
|

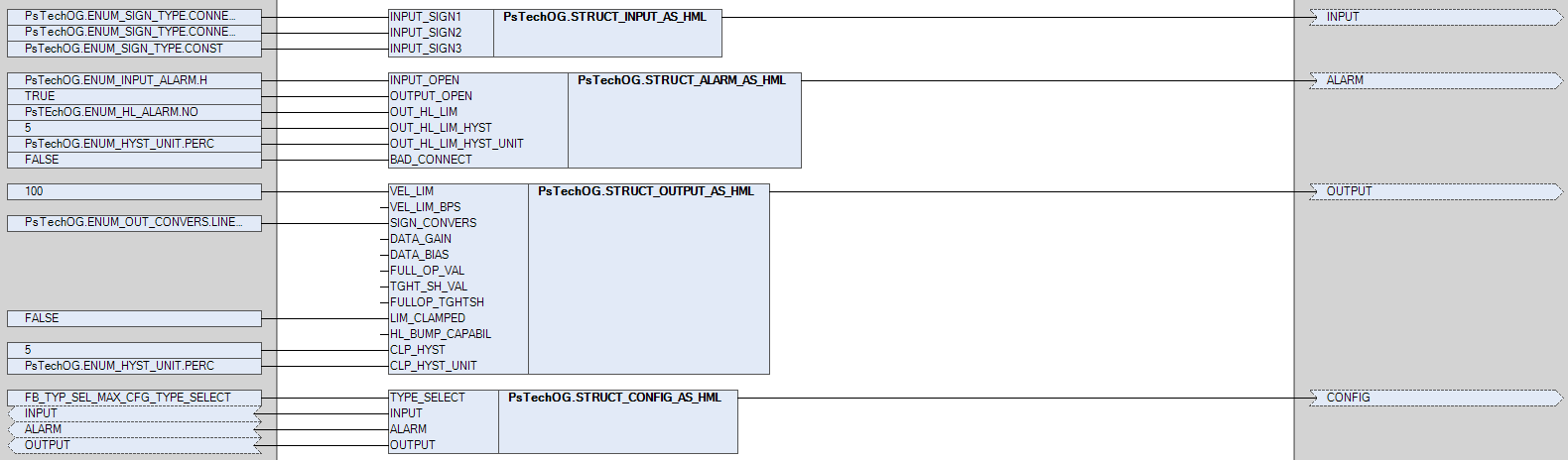

Типовая конфигурация CONFIG блока TYP_SEL в среде Astra.IDE:
Типовая конфигурация VYYY_ CONFIG блока TYP_SEL в среде Astra.IDE:
