5.5.2.3.2.1.1. Алгоритм
Функциональный блок TYP_SEL выполнен на основе базового функционального блока AS_HML, и, соответственно, наследует его функции.
|
Функция
|
Описание
|
|
Обработка тревог блока и формирование списка сработавших тревог (ALRM_R) и состояния тревог (ALRM).
| |
|
Маскирование тревог, т.е. тревоги формируются, но не записываются в журнал событий.
|
Функциональный блок TYP_SEL сравнивает сигналы от 2 блоков контроллера и автоматически выбирает минимальный/маскимальный сигнал в качестве управляющей выходной величины (MV). Другими словами, конечные элементы одного контура могут управляться таким образом, что с помощью блока селектора сигналов контролируются 2 переменные и поддерживаются на безопасной стороне заданных точечных значений, тогда как в обычном случае конечные элементы управляются на основе одной переменной.
Список доступных режимов функционального блока TYP_SEL:
Оператор не имеет возможности изменить положение селектора или установить значение вручную, всегда будет выбираться минимальное/максимальное значение.
Инициализация
По умолчанию блок инициализируется в режиме AUT.
Функция сигнализации
Список доступных тревог функционального блока TYP_SEL:
Нормальное состояние (NR)
Высокая сигнализация размыкания входа (IOP)
Сигнализация избыточного значения выхода (MHI)
Сигнализация недостаточного значения выхода (MLO)
Сигнализация нарушения соединения (CNF)
В случае обрыва (IOP) или состояния данных BAD одного из входов блок автоматически формирует сигнал тревоги IOP. В случае тревоги IOP одного из входов происходит автоматический переход на другой исправный вход.

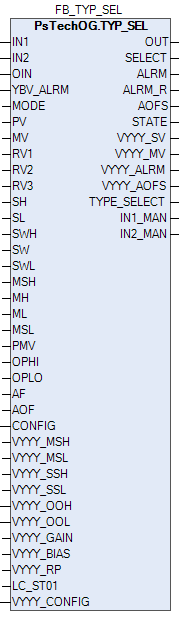

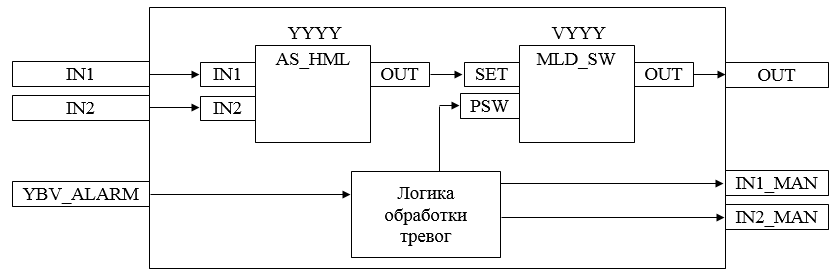

Функциональная блок-схема
Состав элементов блока:
Блок YYYY базового типа AS_HML используется в качестве селектора сигналов с выбором максимального/среднего/минимального значения в зависимости от конфигурационного параметра CONFIG.TYPE_SELECT.
Подпрограмма логики обработки тревог используется для формирования воздействия на блоки YYYY и VYYY при изменении состояния тревоги входа.
Методы доступа к входам/выходам и адресаты соединения входов/выходов:
|
Вход/Выход
|
Метод доступа
к входам/выходам
|
Адресат соединения
| |||
|
Каналы модулей
ввода/вывода ПЛК
|
Переменные
внешней логики
|
Входы/выходы функциональных блоков
| |||
|
IN1
|
Входной сигнал 1
|
Запись
|
-
|
x
|
x
|
|
IN2
|
Входной сигнал 2
|
Запись
|
-
|
x
|
x
|
|
OUT
|
Выход
|
Чтение
|
x
|
x
| |
x: соединение разрешено
-: соединение запрещено
