Окно Параметры

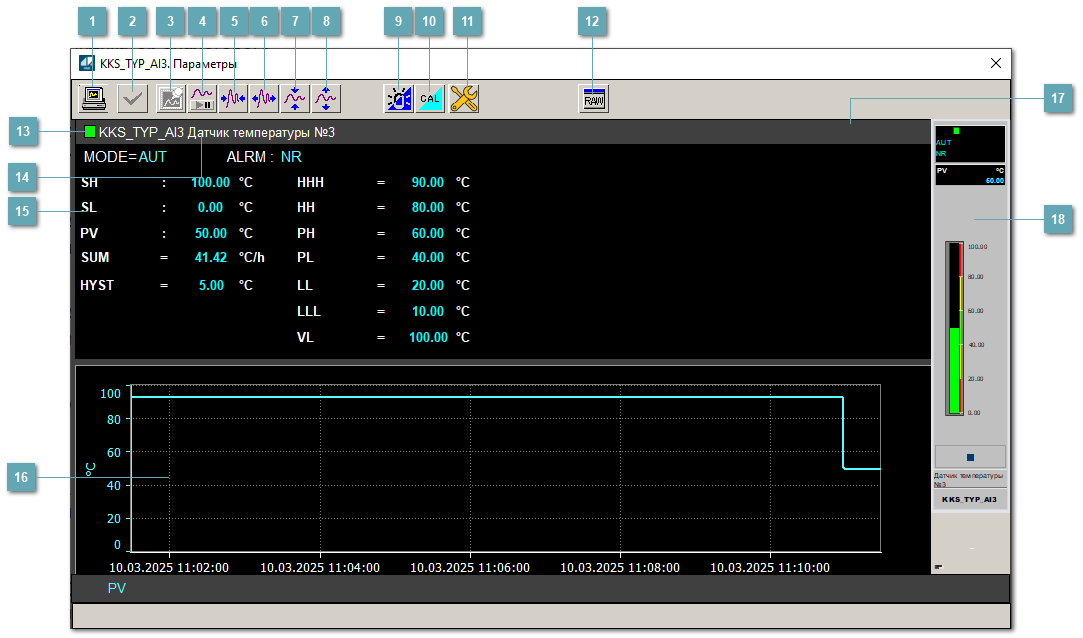

Окно Параметры
1

Сделать скриншот окна

При нажатии на кнопку открывается окно печати текущего тренда.
2

Квитировать сообщение

При нажатии на кнопку осуществляется действие квитирования сообщений тревог. Кнопка доступна, если есть хотя бы одно неквитированное сообщение о тревоге и есть соответствующее право.
3

Резервировать график данных

При нажатии на кнопку открывается окно сохранения резервной копии графика данных.
4

Остановить/Возобновить отображение данных

При нажатии на кнопку останавливается/возобновляется отрисовка графика.
5

Сократить интервал оси времени

Сокращение интервала оси времени.
6

Увеличить интервал оси времени

Увеличение интервала оси времени.
7

Уменьшить отображение графика

Уменьшение отображения графика по вертикали.
8

Увеличить отображение графика

Увеличение отображения графика по вертикали.
9

Переключить режим срабатывания тревог

Включение/отключение маскирования тревог. При включении маскирования тревог метка тега окрашивается в синий цвет.

При включенном режиме маскирования, тревоги формируются, но не записываются в журнал событий.
10

Переключить режим калибровки

Включение/отключение режима калибровки. При включении режима калибровки на панели блока отображается индикатор CAL, а гистограмма окрашивается в голубой цвет.
11

Переключить режим технологического обслуживания


Включение/отключение режима технологического обслуживания. При включении режима технологического обслуживания на рабочем окне отображается метка MIH, а рамка мнемосимвола окрашивается в голубой цвет. Видимость кнопки настраивается свойством "Наличие режима технологического обслуживания" у мнемосимвола.
12

Отобразить диалоговое окно необработанных данных

При нажатии на кнопку открывается окно необработанных данных. В данном окне отображается число данных до обработки.
Окно Параметры
1

Название переменной необработанных данных

Отображает название переменной RAW.
2

Значение необработанных данных

В данном поле отображается значение необработанных данных типа REAL,INT.
3

Название переменной статуса необработанных данных

Отображает название переменной RAW_STATUS.
4

Значение статуса необработаных данных

В данном поле отображается статус необработанных данных.
13

Метка тега

Метка тега окрашивается в соответствии с цветовой схемой и приоритетами срабатывания тревог (внизу самый высокий приоритет).

Цвет
Состояние
Мигающий зеленый
Нормализация тревог и/или сигнализаций (не подтверждено)
Немигающий зеленый
Отсутствие тревог и сигнализаций
Синий
Включено маскирование тревог
Мигающий желтый
Срабатывание предупредительной сигнализации (не подтверждено)
Немигающий желтый
Срабатывание предупредительной сигнализации (подтверждено)
Мигающий красный
Срабатывание аварийной сигнализации (не подтверждено)
Немигающий красный
Срабатывание аварийной сигнализации (подтверждено)
Мигающий пурпурный
Ошибка связи или отказ контура (не подтверждена)
Немигающий пурпурный
Ошибка связи или отказ контура (подтверждена)

14

Имя тега и комментарий

Идентификатор функционального блока и задаваемый комментарий.
15

Уставки и режимы задания

Область отображения уставок, параметров и режимов работы функционального блока. При нажатии на отображаемый параметр  открывается окно ввода значения, если изменение данного параметра разрешено пользователю.
Если изменение параметра разрешено, между названием параметра и значением стоит знак "=", в противном случае – ":"

Если уставки технологических параметров отключены (HHH=SH, HH=HHH, PH=HH, PL=LL, LL=LLL, LLL=SL), то значение параметра примет отображение "---".
16

Тренд

Используется компонент Astra.HMI.Trends.
Подробное описание возможностей Astra.HMI.Trends представлено в Руководстве системного интегратора ПТК AstraRegul.
17

Режим калибровки

Индикатор активности режима калибровки. В режиме калибровки появляется индикатор и надпись "Калибровка".
18

Рабочее окно блока

Отображение рабочего окна.
