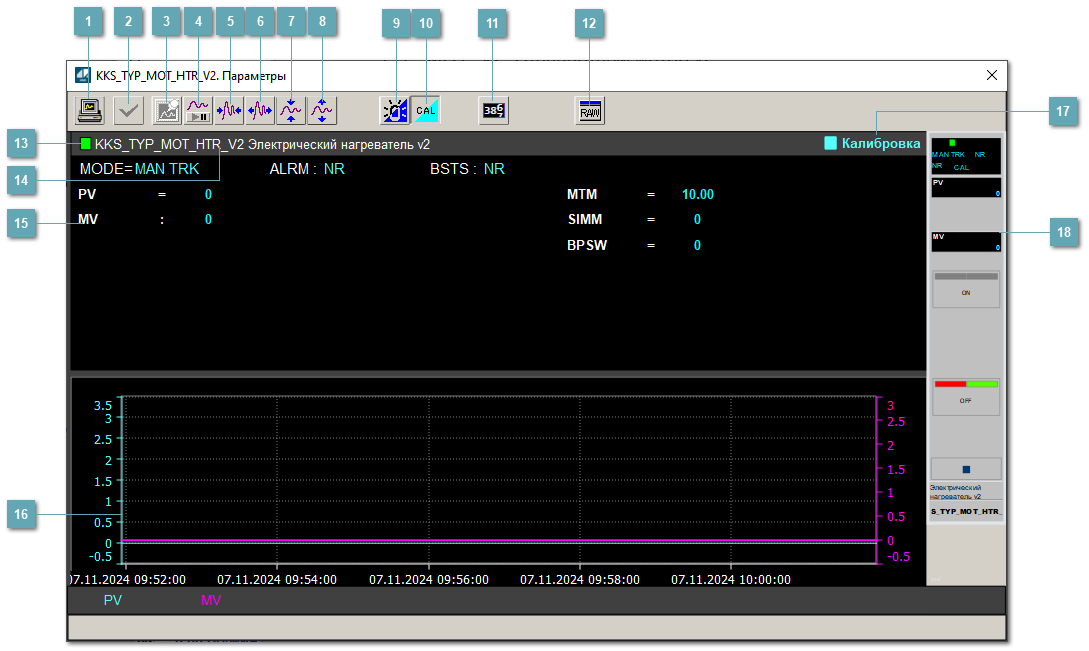

Окно Параметры


Окно Параметры
1

Сделать скриншот окна

При нажатии на кнопку открывается окно печати текущего тренда.
2

Квитировать сообщение

При нажатии на кнопку осуществляется действие квитирования сообщений тревог. Кнопка доступна, если есть хотя бы одно неквитированное сообщение о тревоге и есть соответствующее право.
3

Резервировать график данных

При нажатии на кнопку открывается окно сохранения резервной копии графика данных.
4

Остановить/Возобновить отображение данных

При нажатии на кнопку останавливается/возобновляется отрисовка графика.
5

Сократить интервал оси времени

Сокращение интервала оси времени.
6

Увеличить интервал оси времени

Увеличение интервала оси времени.
7

Уменьшить отображение графика

Уменьшение отображения графика по вертикали.
8

Увеличить отображение графика

Увеличение отображения графика по вертикали.
9

Переключить режим срабатывания тревог

Включение/отключение маскирования тревог. При включении маскирования тревог метка тега окрашивается в синий цвет.

При включенном режиме маскирования, тревоги формируются, но не записываются в журнал событий.
10

Переключить режим калибровки

Включение/отключение режима калибровки. При включении режима калибровки на панели блока отображается индикатор CAL.
11

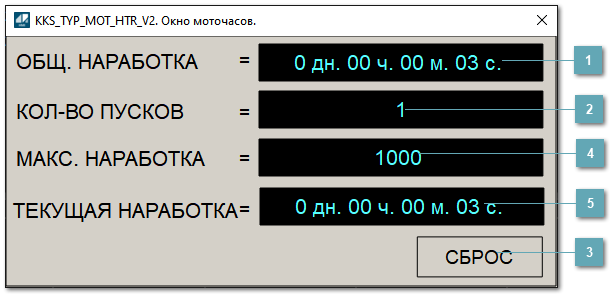

Окно управления моточасами

При нажатии на кнопку открывается окно управления моточасами. В данном окне отображается время наработки, а также количество пусков мотора.

Окно Параметры
1

Общее время наработки

Отображает текущее значение общего времени наработки в формате дни/часы/минуты/секунды.  При двойном клике по полю открывает окно изменения количества наработки. Доступно при наличии права sChangeWorkTimeEn.
2

Количество пусков

Отображает текущее значение количества пусков. При двойном клике по полю открывает окно изменения количества пусков. Доступно при наличии права sChangeWorkTimeEn.
3

Сброс наработки

При нажатии на кнопку осуществляет сброс времени наработки и количества пусков. Доступно при наличии права sResetWorkTimeEn

4

Уставка максимальной наработки

Уставка по максимальной наработке предназначена для формирования предупреждения по превышению времени наработки с последнего пуска. При двойном клике по полю открывает окно изменения данной уставки. Доступно при наличии права sChangeWorkTimeEn. Единицы времени для уставки максимальной наработки задаются с помощью конфигурационного параметра MAX_ONTM_UNIT типа ENUM_TIME блока в среде Astra.IDE. Название единицы времени для уставки максимальной наработки задается в таблице атрибутов для параметра MAX_ONTM_FACT экземпляра блока MOT_TYP в среде Astra.AStudio.
5

Текущее время наработки

Отображает значение времени наработки с последнего пуска в формате дни/часы/минуты/секунды.  При двойном клике по полю открывает окно изменения количества наработки. Доступно при наличии права sChangeWorkTimeEn.
Тип сброса текущего времени наработки настраивается в среде Astra.IDE с помощью конфигурационного параметра TYPE_ONTM_LS типа ENUM_TYPE_ONTM_LS, для которого возможны следующие значения:

       TYP_STOP (сброс при останове). Сброс текущей наработки выполняется при останове нагревателя.
TYP_START (сброс при пуске). Сброс текущей наработки выполняется при пуске нагревателя.
12

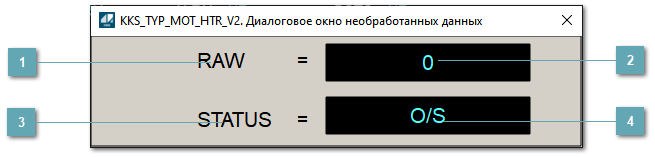

Отобразить диалоговое окно необработанных данных


При нажатии на кнопку открывается окно необработанных данных. В данном окне отображается число данных до обработки.
Окно Параметры
1

Название переменной необработанных данных

Отображает название переменной RAW.
2

Значение необработанных данных

В данном поле отображается значение необработанных данных типа REAL,INT.
3

Название переменной статуса необработанных данных

Отображает название переменной RAW_STATUS.
4

Значение статуса необработанных данных

В данном поле отображается состояние необработанных данных.
13

Метка тега

Метка тега окрашивается в соответствии с цветовой схемой и приоритетами срабатывания тревог (внизу самый высокий приоритет).

Цвет
Состояние
Мигающий зеленый
Нормализация тревог и/или сигнализаций (не подтверждено)
Немигающий зеленый
Отсутствие тревог и сигнализаций
Синий
Включено маскирование тревог
Мигающий желтый
Пуск или останов насоса не выполнен или состояние общей аварии (не подтверждено)
Ошибка или несоответствие ответного сигнала (не подтверждено)
Немигающий желтый
Пуск или останов насоса не выполнен или состояние общей аварии (подтверждено)
Ошибка или несоответствие ответного сигнала (подтверждено)
Мигающий красный
Срабатывание аварийной сигнализации (не подтверждено)
Немигающий красный
Срабатывание аварийной сигнализации (подтверждено)
Мигающий пурпурный
Ошибка связи или отказ контура (не подтверждена)
Немигающий пурпурный
Ошибка связи или отказ контура (подтверждена)

14

Имя тега и комментарий

Идентификатор функционального блока и задаваемый комментарий.
15

Уставки и режимы задания

Область отображения уставок, параметров и режимов работы функционального блока. При нажатии на отображаемый параметр  открывается окно ввода значения, если изменение данного параметра разрешено пользователю.
Если изменение параметра разрешено, между названием параметра и значением стоит знак "=", в противном случае – ":".
16

Тренд

Используется компонент Astra.HMI.Trends.
Подробное описание возможностей Astra.HMI.Trends представлено в Руководстве системного интегратора ПТК AstraRegul.
17

Режим калибровки

Индикатор активности режима калибровки. В режиме калибровки появляется индикатор и надпись "Калибровка".
18

Рабочее окно блока

Отображение рабочего окна.
