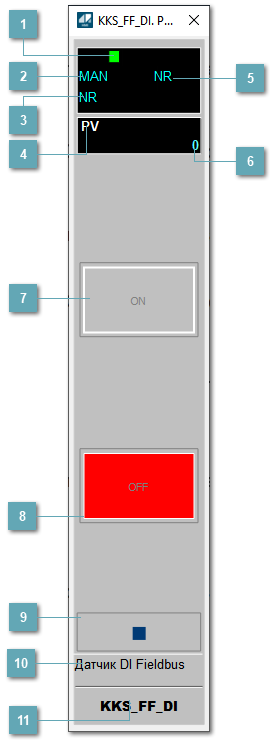

Метка тега Метка тега окрашивается в соответствии с цветовой схемой и приоритетами срабатывания тревог (внизу самый высокий приоритет).
Цвет
Состояние
Мигающий зеленый
Нормализация тревог и/или сигнализаций (не подтверждено)
Немигающий зеленый
Отсутствие тревог и сигнализаций
Синий
Включено маскирование тревог
Мигающий желтый
Срабатывание предупредительной сигнализации (не подтверждено)
Немигающий желтый
Срабатывание предупредительной сигнализации (подтверждено)
Мигающий красный
Срабатывание аварийной сигнализации (не подтверждено)
Немигающий красный
Срабатывание аварийной сигнализации (подтверждено)
Мигающий пурпурный
Ошибка связи или отказ контура (не подтверждена)
Немигающий пурпурный
Ошибка связи или отказ контура (подтверждена)
Режим функционального блока Индикатор режима функционального блока. При нажатии на индикатор открывается окно выбора ручного, автоматического или каскадного режима, если это разрешено.
Состояние тревоги
Технологический параметр Обозначение технологического параметра (PV).
Состояние блока
Значение технологического параметра Текущее значение технологического параметра PV.
Кнопка-индикатор "Включить" Ниже приведено описание цветовой индикации для кнопки-индикатора "Включить".
Цвет
Состояние
Красный
Значение переменной процесса PV = 1
Кнопка-индикатор "Выключить" Ниже приведено описание цветовой индикации для кнопки-индикатора "Выключить".
Цвет
Состояние
Красный
Значение переменной процесса PV = 0
Вызов окна ввода данных Кнопка вызова окна ввода данных. В открывшемся окне для изменения данных нажмите кнопку "ПАРАМЕТР", выберите изменяемый параметр, в области "Значение" введите новое значение параметра и нажмите клавишу "Enter".
Комментарий тега Задаваемый комментарий тега.
Имя тега Идентификатор функционального блока.
