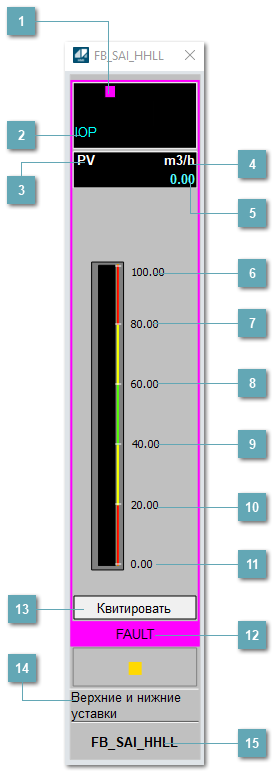

Метка тега Метка тега окрашивается в соответствии с цветовой схемой и приоритетами срабатывания тревог.
Цвет
Состояние
Мигающий зеленый
Нормализация тревог и/или сигнализаций (не подтверждено)
Немигающий зеленый
Отсутствие тревог и сигнализаций
Мигающий желтый
Предупредительная/предаварийная сигнализация (не подтверждено)
Немигающий желтый
Предупредительная/предаварийная сигнализация (подтверждено)
Мигающий красный
Критическая/аварийная сигнализация (не подтверждено)
Немигающий красный
Критическая/аварийная сигнализация (подтверждено)
Мигающий пурпурный
Плохой статус сигнала (не подтверждена)
Немигающий пурпурный
Плохой статус сигнала (подтверждена)
Состояние тревоги Индикатор состояния тревоги функционального блока.
Технологический параметр Обозначение технологического параметра PV.
Единицы измерения технологического параметра Единицы измерения технологического параметра PV.
Значение технологического параметра Текущее значение технологического параметра PV.
Верхний предел шкалы Заданное значение верхнего предела шкалы SH технологического параметра PV.
Уставка критической/аварийной сигнализации по верхнему уровню Задаваемое значение уставки тревоги аварийно высокого уровня HH.
Уставка предупредительной/предаварийной тревоги сигнализации по верхнему уровню Задаваемое значение уставки тревоги высокого уровня PH.
Уставка предупредительной/предаварийной тревоги сигнализации по нижнему уровню Задаваемое значение уставки тревоги высокого уровня PL.
Уставка критической/аварийной сигнализации по нижнему уровню Задаваемое значение уставки тревоги аварийно высокого уровня LL.
Нижний предел шкалы Заданное значение верхнего предела шкалы SL технологического параметра PV.
Рамка рабочей метки С помощью данной рамки осуществляется индикация основных состояний блока:
При установленном деблокировочном ключе цвет рамки - голубой, индикатор - MOS.
При отказе датчика цвет рамки - пурпурный, индикатор - FAULT.
При снятом деблокировочном ключе и нормальном состоянии датчика рамка отсутствует.
Кнопка квитирования При нажатии на кнопку выполняется команда квитирования сообщений тревог, если есть хотя бы одно неквитированное сообщение о тревоге.
Комментарий тега Задаваемый комментарий тега.
Имя тега Идентификатор функционального блока.
Гистограмма
На гистограмме отображается фактическое значение технологического параметра. Гистограмма будет окрашиваться в соответствии со значением технологического параметра:
Цвет
Состояние
Зеленый
Значение в норме
Желтый
Предупредительная сигнализация
Красный
Аварийная сигнализация
Пурпурный
Ошибка связи
Цвет аварийной сигнализации зависит от уровня приоритета аварийной сигнализации.
