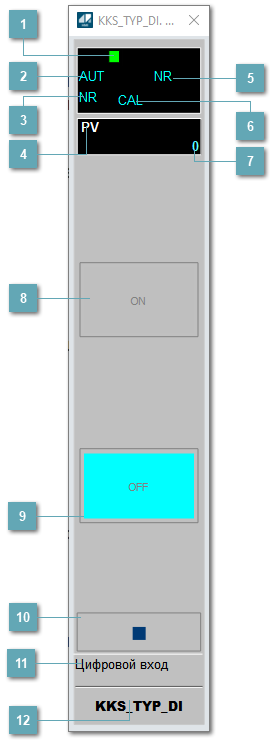

Метка тега Метка тега окрашивается в соответствии с цветовой схемой и приоритетами срабатывания тревог (внизу самый высокий приоритет)
Цвет
Состояние
Мигающий зеленый
Нормализация тревог и/или сигнализаций (не подтверждено)
Немигающий зеленый
Отсутствие тревог и сигнализаций
Синий
Включено маскирование тревог
Мигающий желтый
Срабатывание предупредительной сигнализации (не подтверждено)
Немигающий желтый
Срабатывание предупредительной сигнализации (подтверждено)
Мигающий красный
Срабатывание аварийной сигнализации (не подтверждено)
Немигающий красный
Срабатывание аварийной сигнализации (подтверждено)
Мигающий пурпурный
Ошибка связи или отказ контура (не подтверждена)
Немигающий пурпурный
Ошибка связи или отказ контура (подтверждена)
Режим функционального блока Индикатор режима функционального блока. При нажатии на индикатор открывается окно выбора ручного, автоматического или каскадного режима, если это разрешено.
Состояние тревоги
Технологический параметр Обозначение технологического параметра (PV).
Состояние блока
Режим калибровки Индикатор активности режима калибровки. В режиме калибровки появляется индикатор CAL.
Значение технологического параметра Текущее значение технологического параметра PV. Если активна тревога сбоя соединения, то текст значения PV заменяется на спец. символ #.
Кнопка-индикатор "Включить" При нажатии кнопки-индикатора будет подан сигнал на включение. Заливка кнопки регулируется настроечным параметром "Цвет кнопки на включение".
Кнопка-индикатор "Выключить" При нажатии кнопки-индикатора будет подан сигнал на отключение. Заливка кнопки регулируется настроечным параметром "Цвет кнопки на отключение"
Вызов окна ввода данных Кнопка вызова окна ввода данных. В открывшемся окне для изменения данных нажмите кнопку "ПАРАМЕТР", выберите изменяемый параметр, в области "Значение" введите новое значение параметра и нажмите клавишу "Enter".
Комментарий тега Задаваемый комментарий тега.
Имя тега Идентификатор функционального блока.
