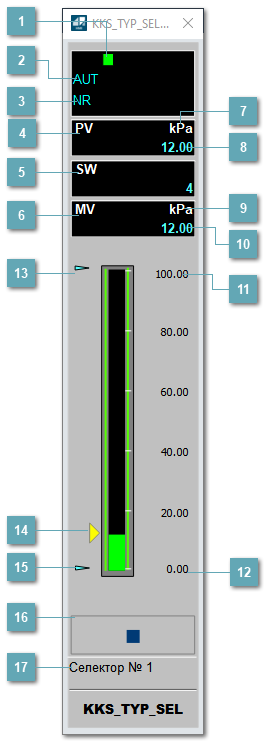

Метка тега Метка тега окрашивается в соответствии с цветовой схемой и приоритетами срабатывания тревог (внизу самый высокий приоритет)
Цвет
Состояние
Мигающий зеленый
Нормализация тревог и/или сигнализаций (не подтверждено)
Немигающий зеленый
Отсутствие тревог и сигнализаций
Синий
Включено маскирование тревог
Мигающий пурпурный
Ошибка связи или отказ контура (не подтверждена)
Немигающий пурпурный
Ошибка связи или отказ контура (подтверждена)
Режим функционального блока Индикатор режима функционального блока. При нажатии на индикатор открывается окно выбора ручного, автоматического или каскадного режима, если это разрешено.
Состояние тревог
Значение переменной процесса Обозначение переменной процесса PV
Переключатель выбора сигнала Обозначение уставки ограничения задания SV технологического параметра.
Управляемая переменная Обозначение управляющего выхода (управляемой переменной MV).
Единицы измерения переменной процесса Единицы измерения переменной процесса PV технологического параметра.
Значение переменной процесса Текущее значение технологического параметра PV.
Единицы измерения управляемой переменной Единицы измерения управляющего выхода (управляемой переменной MV).
Значение управляемой переменной Значение управляющего выхода (управляемой переменной MV).
Уставка верхнего предела MV Значение верхнего предела управляемой переменной MSH.
Уставка нижнего предела MV Значение нижнего предела управляемой переменной MSL.
Индикатор верхнего предела выхода Индикатор верхнего предела выхода OPHI технологического параметра.
Индикатор управляемой переменной Индикатор управляющего выхода (управляемой переменной MV). Соответствует заданному значению параметра MV.
Индикатор нижнего предела выхода Индикатор нижнего предела выхода OPLO технологического параметра.
Вызов окна ввода данных Кнопка вызова окна ввода данных. В открывшемся окне для изменения данных нажмите кнопку "ПАРАМЕТР", выберите изменяемый параметр, в области "Значение" введите новое значение параметра и нажмите клавишу "Enter".
Комментарий тега Задаваемый комментарий тега.
