Окно Рабочее

Метка тега

Метка тега окрашивается в соответствии с цветовой схемой и приоритетами срабатывания тревог (внизу самый высокий приоритет)

Цвет		Состояние
Мигающий зеленый		Нормализация тревог и/или сигнализаций (не подтверждено)
Немигающий зеленый		Отсутствие тревог и сигнализаций
Синий		Включено маскирование тревог
Мигающий пурпурный		Ошибка связи или отказ контура (не подтверждена)
Немигающий пурпурный		Ошибка связи или отказ контура (подтверждена)

Наверх

Режим функционального блока

Индикатор режима функционального блока. При нажатии на индикатор открывается окно выбора ручного, автоматического или каскадного режима, если это разрешено.

Наверх

Состояние тревог

Индикатор состояния тревоги функционального блока.

Наверх

Технологический параметр

Обозначение технологического параметра (PV).

Наверх

Уставка

Обозначение уставки ограничения задания SV технологического параметра.

Наверх

Состояние блока

Индикатор состояния блока.

Наверх

Управляемая переменная

Обозначение управляющего выхода (управляемой переменной MV).

Наверх

Значение технологического параметра

Текущее значение технологического параметра PV.

Наверх

Значение уставки

Текущее значение уставки ограничения задания SV технологического параметра в рамках пределов SVH и SVL.

Наверх

Значение управляемой переменной

Индикатор управляющего выхода (управляемой переменной MV). Соответствует заданному значению параметра MV.

Режим блока	Есть нажатие на слайдер SV	Индикатор
MAN, RCAS_MAN, ROUT_MAN, MAN_TRK	Нет
MAN, RCAS_MAN, ROUT_MAN, MAN_TRK	Да
AUT, RCAS_AUT, ROUT_AUT, O_S	-
MAN_TRK	-
MAN_TRK и выходная величина зафиксирована на верхней/нижней границе	-
MAN или O_S и выходная величина зафиксирована на верхней/нижней границе	-

По клику на слайдер открывается окно задания параметра MV с кнопками "Больше/Меньше" с шагом изменения параметра 0.1.

Наверх

Индикатор уставки

Индикатор уставки ограничения задания SV технологического параметра. Соответствует заданному значению параметра SV.

Режим блока	Есть нажатие на слайдер	Индикатор
MAN, RCAS_MAN, ROUT_MAN, MAN_TRK, O_S	Да
MAN, RCAS_MAN, ROUT_MAN, MAN_TRK, O_S	Нет
AUT, RCAS_AUT, ROUT_AUT	-
MAN или O_S и выходная величина зафиксирована на верхней/нижней границе	-

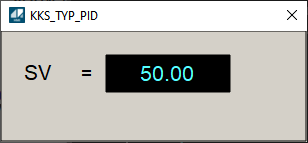

По клику на слайдер в режиме MAN или O_S открывается окно просмотра текущего значения параметра SV.

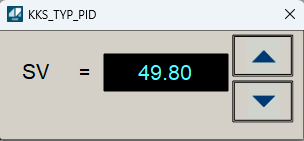

В режиме AUT открывается окно просмотра текущего значения параметра SV с возможностью изменения кнопками больше/меньше с шагом изменения параметра 0.1.

Наверх

Индикатор управляемой переменной

Индикатор управляющего выхода (управляемой переменной MV). Соответствует заданному значению параметра MV.

Наверх

Вызов окна ввода данных

Кнопка вызова окна ввода данных. В открывшемся окне для изменения данных нажмите кнопку "ПАРАМЕТР", выберите изменяемый параметр, в области "Значение" введите новое значение параметра и нажмите клавишу "Enter".

Наверх

Комментарий тега

Задаваемый комментарий тега.

Наверх

Имя тега

Идентификатор функционального блока.

Наверх

Гистограмма

Гистограмма будет показана для всех преобразователей уровня с соответствующим аналоговым значением. Гистограмма будет отображаться только на экране технологического процесса, на экране обзора она отображаться не будет.

На гистограмме отображается фактическое значение технологического параметра.

	Цвет аварийной сигнализации зависит от уровня приоритета аварийной сигнализации.
