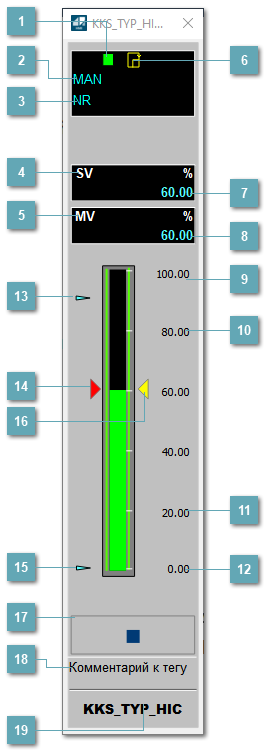

Метка тега Метка тега окрашивается в соответствии с цветовой схемой и приоритетами срабатывания тревог (внизу самый высокий приоритет).
Цвет
Состояние
Мигающий зеленый
Нормализация тревог и/или сигнализаций (не подтверждено)
Немигающий зеленый
Отсутствие тревог и сигнализаций
Синий
Включено маскирование тревог
Мигающий желтый
Срабатывание предупредительной сигнализации (не подтверждено)
Немигающий желтый
Срабатывание предупредительной сигнализации (подтверждено)
Мигающий пурпурный
Ошибка связи или отказ контура (не подтверждена)
Немигающий пурпурный
Ошибка связи или отказ контура (подтверждена)
Режим функционального блока Индикатор режима функционального блока. При нажатии на индикатор открывается окно выбора ручного, автоматического или каскадного режима, если это разрешено.
Состояние тревог
Уставка Обозначение уставки ограничения задания SV технологического параметра.
Управляемая переменная Обозначение управляющего выхода (управляемой переменной MV).
Готовность каскадного режима Индикатор готовности включения каскадного режима. При изменении состояния данных входа SET блока на значение, отличное от O_S (т.е. есть наличие соединения с вышестоящим регулятором), данный индикатор сигнализирует о готовности блока для работы в каскадном режиме.
Значение уставки Текущее значение уставки ограничения задания SV технологического параметра в рамках пределов SVH и SVL.
Значение управляемой переменной Значение управляющего выхода (управляемой переменной MV).
Верхний предел шкалы SV Значение верхнего предела уставки ограничения задания SSH.
Уставка верхнего предела MV Значение верхнего предела управляемой переменной MH.
Уставка нижнего предела MV Значение нижнего предела управляемой переменной ML.
Нижний предел шкалы SV Значение нижнего предела уставки ограничения задания SSL.
Индикатор выходного индекса верхнего предела Выходной индекс OPHI верхнего предела (MSH..MSL) технологического параметра.
При клике по слайдеру открывается окно ввода значения параметра OPHI.
Индикатор управляемой переменной Индикатор управляющего выхода (управляемой переменной MV). Соответствует заданному значению параметра MV.
Режим блока
Есть нажатие на слайдер SV
Индикатор
MAN, RCAS_MAN, ROUT_MAN, MAN_TRK
Нет
MAN, RCAS_MAN, ROUT_MAN, MAN_TRK
Да
CAS
-
MAN_TRK
-
MAN_TRK и выходная величина зафиксирована на верхней/нижней границе
-
CAS или O_S и выходная величина зафиксирована на верхней/нижней границе
-
По клику на слайдер открывается окно задания параметра MV с кнопками "Больше/Меньше" с шагом изменения параметра 0.1.
Индикатор выходного индекса нижнего предела Выходной индекс OPLO нижнего предела (MSH..MSL) технологического параметра.

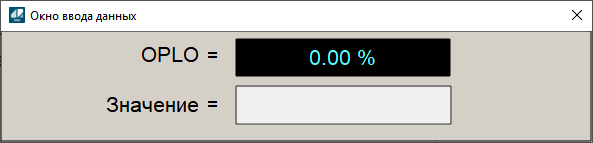

При клике по слайдеру открывается окно ввода значения параметра OPLO.
Индикатор уставки Индикатор уставки ограничения задания SV технологического параметра. Соответствует заданному значению параметра SV.
Режим блока
Есть нажатие на слайдер
Индикатор
MAN, RCAS_MAN, ROUT_MAN, MAN_TRK, O_S
Да
MAN, RCAS_MAN, ROUT_MAN, MAN_TRK, O_S
Нет
CAS
-
CAS или O_S и выходная величина зафиксирована на верхней/нижней границе
-

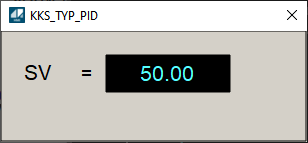

По клику на слайдер в режиме MAN или O_S открывается окно просмотра текущего значения параметра SV.
Вызов окна ввода данных Кнопка вызова окна ввода данных. В открывшемся окне для изменения данных нажмите кнопку "ПАРАМЕТР", выберите изменяемый параметр, в области "Значение" введите новое значение параметра и нажмите клавишу "Enter".
Комментарий тега Задаваемый комментарий тега.
Имя тега Идентификатор функционального блока.
