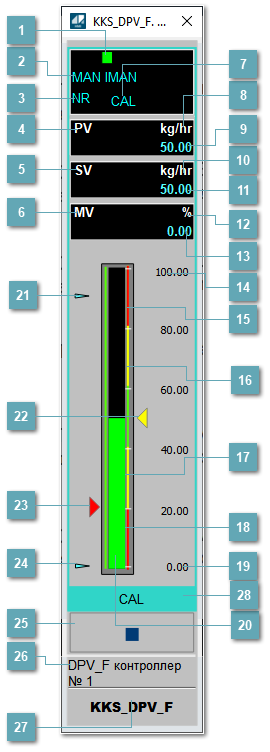

Индикаторрежимафункционального блока. При нажатии на индикатор открывается окно выбора ручного, автоматического или каскадного режима, если это разрешено.
Обозначение уставки ограничения задания SV технологического параметра. Если активна тревога сбоя соединения, то текст значения SV заменяется на спец. символ #.
Гистограмма будет показана для всех преобразователей уровня с соответствующим аналоговым значением. Гистограмма будет отображаться только на экране технологического процесса, на экране обзора она отображаться не будет.
На гистограмме отображается фактическое значение технологического параметра. Гистограмма будет окрашиваться в соответствии со значением технологического параметра:
Цвет
Состояние
Зеленый
Значение в норме
Желтый
Предупредительная сигнализация
Красный
Аварийная сигнализация
Пурпурный
Ошибка связи или отказ контура
Цвет аварийной сигнализации зависит от уровня приоритета аварийной сигнализации.
MAN или O_S и выходная величина зафиксирована на верхней/нижней границе
-

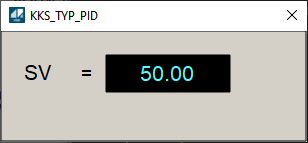

По клику на слайдер в режиме MAN или O_S открывается окно просмотра текущего значения параметра SV.

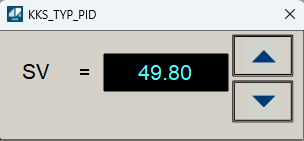

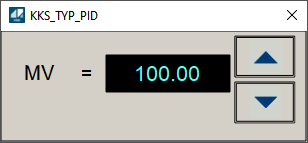

В режиме AUT открывается окно просмотра текущего значения параметра SV с возможностью изменения кнопками больше/меньше с шагом изменения параметра 0.1.

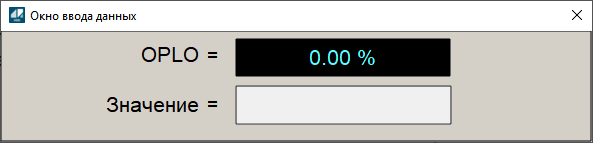

Кнопка вызова окна ввода данных. В открывшемся окне для изменения данных нажмите кнопку "ПАРАМЕТР", выберите изменяемый параметр, в области "Значение" введите новое значение параметра и нажмите клавишу "Enter".
Рамка рабочей метки становится видимой в соответствии со значением выходного параметра OPMK типа ENUM_OPMK и окрашивается в соответствии с цветовой схемой и приоритетом (внизу самый высокий приоритет).
