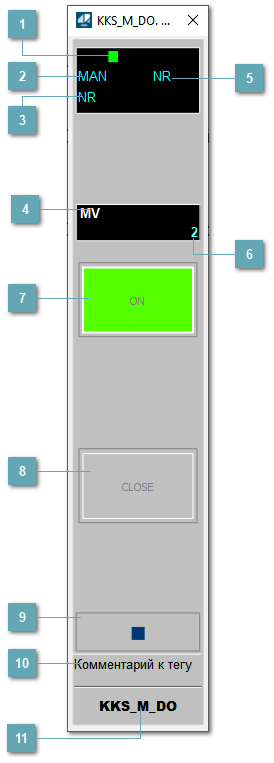

Метка тега Метка тега окрашивается в соответствии с цветовой схемой и приоритетами срабатывания тревог (внизу самый высокий приоритет)
Цвет
Состояние
Мигающий зеленый
Нормализация тревог и/или сигнализаций (не подтверждено)
Немигающий зеленый
Отсутствие тревог и сигнализаций
Мигающий пурпурный
Ошибка связи или отказ контура (не подтверждено)
Немигающий пурпурный
Ошибка связи или отказ контура (подтверждено)
Синий
Включено маскирование тревог
Режим функционального блока Индикатор режима функционального блока. При нажатии на индикатор открывается окно выбора ручного, автоматического или каскадного режима, если это разрешено.
Состояние тревоги
Управляемая переменная Обозначение управляющего выхода (управляемой переменной MV).
Состояние блока
Значение управляемой переменной Значение управляющего выхода (управляемой переменной MV).
Индикатор "Открыт" При подаче команды на открытие индикатор будет подсвечен зеленым цветом.
Индикатор "Закрыт" При нажатии кнопки-индикатора будет подан сигнал на закрытие. Кнопка-индикатор будет подсвечена красным цветом.
Вызов окна ввода данных Кнопка вызова окна ввода данных. В открывшемся окне для изменения данных нажмите кнопку "ПАРАМЕТР", выберите изменяемый параметр, в области "Значение" введите новое значение параметра и нажмите клавишу "Enter".
Комментарий тега Задаваемый комментарий тега.
Имя тега Идентификатор функционального блока.
