Окно Рабочее

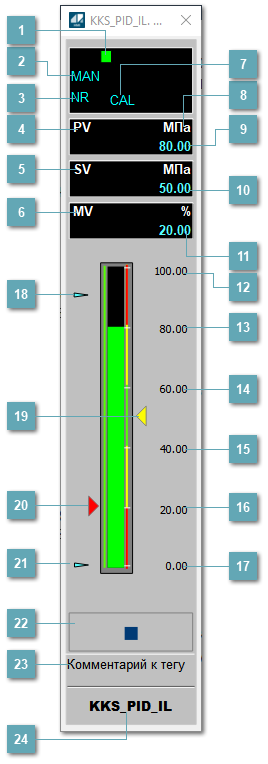

Окно Рабочее
1

Метка тега

Метка тега окрашивается в соответствии с цветовой схемой и приоритетами срабатывания тревог (внизу самый высокий приоритет)

Цвет
Состояние
Мигающий зеленый
Нормализация тревог и/или сигнализаций (не подтверждено)
Немигающий зеленый
Отсутствие тревог и сигнализаций
Мигающий желтый
Срабатывание предупредительной сигнализации (не подтверждено)
Немигающий желтый
Срабатывание предупредительной сигнализации (подтверждено)
Мигающий красный
Срабатывание аварийной сигнализации (не подтверждено)
Немигающий красный
Срабатывание аварийной сигнализации (подтверждено)
Мигающий пурпурный
Ошибка связи или отказ контура (не подтверждена)
Немигающий пурпурный
Ошибка связи или отказ контура (подтверждена)

Синий
Включено маскирование тревог
2

Режим функционального блока

Индикатор режима функционального блока. При нажатии на индикатор открывается окно выбора ручного, автоматического или каскадного режима, если это разрешено.
3

Состояние тревоги

Индикатор состояния тревоги функционального блока.
4

Технологический параметр

Обозначение технологического параметра (PV).
5

Уставка

Обозначение уставки ограничения задания SV технологического параметра.
6

Управляемая переменная

Обозначение управляющего выхода (управляемой переменной MV).
7

Режим калибровки

Индикатор активности режима калибровки. В режиме калибровки появляется индикатор CAL.
8

Единицы измерения технологического параметра

Единицы измерения технологического параметра PV.
9

Значение технологического параметра

Текущее значение технологического параметра PV.
10

Значение уставки

Текущее значение уставки ограничения задания SV технологического параметра в рамках пределов SVH и SVL.
11

Значение управляемой переменной

Значение управляющего выхода (управляемой переменной MV).
12

Верхний предел шкалы PV

Заданное значение верхнего предела шкалы SH технологического параметра PV.
13

Уставка второго верхнего предела сигнализации

Задаваемое значение уставки тревоги аварийно высокого уровня HH.
14

Уставка верхнего предела сигнализации

Задаваемое значение уставки тревоги высокого уровня PH.
15

Уставка нижнего предела сигнализации

Задаваемое значение уставки тревоги низкого уровня PL.
16

Уставка второго нижнего предела сигнализации

Задаваемое значение уставки тревоги аварийно низкого уровня LL.
17

Нижний предел шкалы PV

Заданное значение верхнего предела шкалы SL технологического параметра PV.
18

Индикатор верхнего предела выхода

Индикатор верхнего предела уставки OPHI технологического параметра.
19

Индикатор уставки

Индикатор уставки ограничения задания SV технологического параметра. Соответствует заданному значению параметра SV.
Режим блока
Есть нажатие на слайдер
Индикатор
MAN, RCAS_MAN, ROUT_MAN, MAN_TRK, O_S
Да
MAN, RCAS_MAN, ROUT_MAN, MAN_TRK, O_S
Нет
AUT, RCAS_AUT, ROUT_AUT
-
MAN или O_S и выходная величина зафиксирована на верхней/нижней границе
-

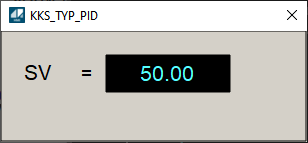

По клику на слайдер в режиме MAN или O_S открывается окно просмотра текущего значения параметра SV.

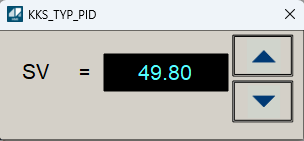

В режиме AUT открывается окно просмотра текущего значения параметра SV с возможностью изменения кнопками больше/меньше с шагом изменения параметра 0.1.
20

Индикатор управляемой переменной

Индикатор управляющего выхода (управляемой переменной MV). Соответствует заданному значению параметра MV.
Режим блока
Есть нажатие на слайдер SV
Индикатор
MAN, RCAS_MAN, ROUT_MAN, MAN_TRK
Нет
MAN, RCAS_MAN, ROUT_MAN, MAN_TRK
Да
AUT, RCAS_AUT, ROUT_AUT, O_S
-
MAN_TRK
-
MAN_TRK и выходная величина зафиксирована на верхней/нижней границе
-
MAN или O_S и выходная величина зафиксирована на верхней/нижней границе
-

По клику на слайдер открывается окно задания параметра MV с кнопками "Больше/Меньше" с шагом изменения параметра 0.1.

21

Индикатор нижнего предела выхода

Индикатор нижнего предела уставки OPLO технологического параметра.
22

Вызов окна ввода данных

Кнопка вызова окна ввода данных. В открывшемся окне для изменения данных нажмите кнопку "ПАРАМЕТР", выберите изменяемый параметр, в области "Значение" введите новое значение параметра и нажмите клавишу "Enter".
23

Комментарий тега

Задаваемый комментарий тега.
24

Имя тега

Идентификатор функционального блока.


Гистограмма


Гистограмма будет показана для всех преобразователей уровня с соответствующим аналоговым значением. Гистограмма будет отображаться только на экране технологического процесса, на экране обзора она отображаться не будет.

На гистограмме отображается фактическое значение технологического параметра. Гистограмма будет окрашиваться в соответствии со значением технологического параметра:

Цвет
Состояние
Зеленый
Значение в норме
Желтый
Предупредительная сигнализация
Красный
Аварийная сигнализация
Пурпурный
Ошибка связи или отказ контура

Цвет аварийной сигнализации зависит от уровня приоритета аварийной сигнализации.
