4.4.1.4.5.10.3. Применение пользовательского дерева сигналов
Для того, чтобы применить файл пользовательского дерева сигналов, выполните следующие действия:

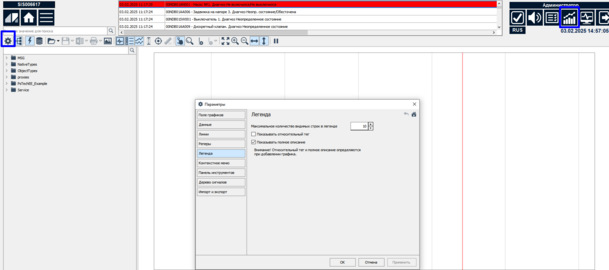

1. Откройте окно «Графики» и прейдите в окно «Параметры».

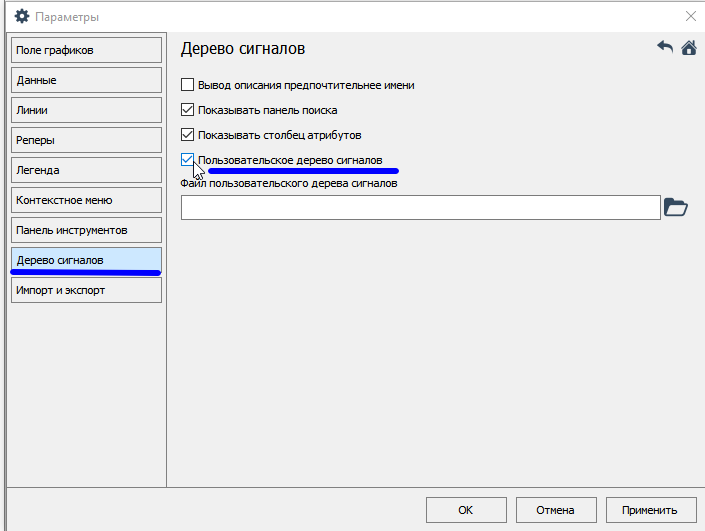

2. Перейдите на вкладку «Дерево сигналов» и установите флаг «Пользовательское дерево сигналов».

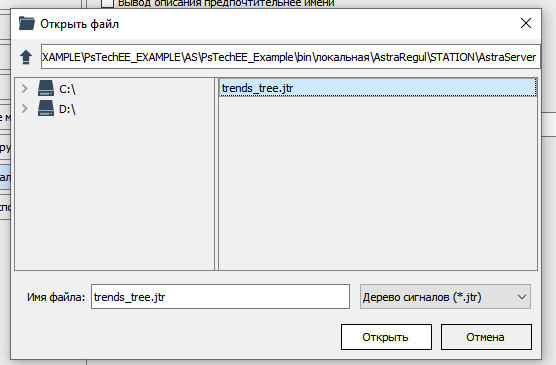

3. Укажите путь до пользовательского дерева сигналов в формате *.json или *.jtr и нажмите кнопку «Открыть»

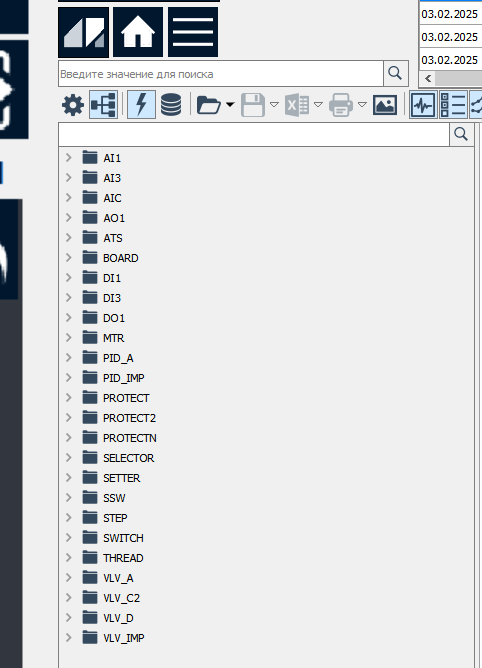

4. Для применения настроек нажмите кнопку «Применить». Дерево сигналов примет тот вид, который указан в пользовательском файле дерева сигналов.
5. Чтобы данное пользовательское дерево сигналов отображалось всегда при запуске проекта, перейдите в папку по следующему пути:
Папка проекта\output\resources\PsBase\SETTINGS\TRENDS\MAIN
|

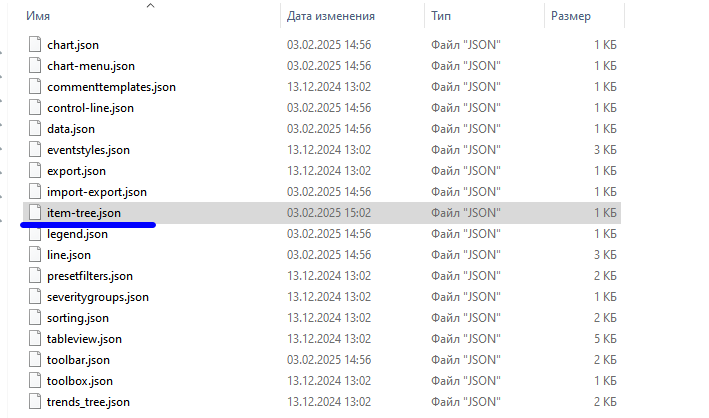

6. Скопируйте файл item-tree.json и подложите его с последующей заменой в папку по следующему пути:
Папка проекта\externals\PsBase\resources\PsBase\SETTINGS\TRENDS\MAIN
|
Закройте проект автоматизации и отройте заново. Пользовательское дерево сигналов будет применено автоматически при загрузке конфигурации.
