5.6.6.30. PROXY_FXN

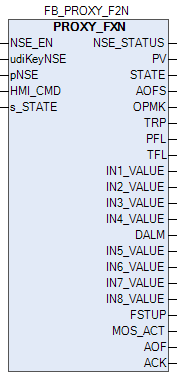

Функциональный блок PROXY_FXN предназначен для интеграции безопасных ФБ F12, F23, F2N с HMI.
Входные параметры
|
Входные параметры
|
Тип данных
|
ВУ
|
И
|
Л
|
Описание
|
|
NSE_EN
|
BOOL
|
–
|
–
|
–
|
Разрешение записи команд в безопасную часть:
TRUE: разрешить
FALSE: запретить
|
|
udiKeyNSE
|
UDINT
|
–
|
–
|
–
|
Ключ разрешения записи
|
|
pNSE
|
POINTER
|
–
|
–
|
–
|
Указатель на ФБ PsSysSafeControl.nse1dint из NSE_GROUPS
|
|
HMI_CMD
|
BYTE
|
X
|
–
|
2
|
Команды оператора:
0 bit - установка режима MOS
1 bit - снятие режима MOS
2 bit - квитирование
3 bit - установка режима AOF
4 bit - снятие режима AOF
|
|
s_STATE
|
DINT
|
–
|
–
|
–
|
Параметр STATE из безопасной части
|
Выходные параметры
|
Выходные параметры
|
Тип данных
|
ВУ
|
И
|
Л
|
Описание
|
|
NSE_STATUS
|
BYTE
|
X
|
–
|
1
|
Статус NSE
|
|
PV
|
X
|
X
|
1
|
Переменная процесса
| |
|
STATE
|
WORD
|
X
|
–
|
1
|
Слово состояния:
0 bit - Выход подтвержденного отключения – TRP
1 bit - Состояние частичного отказа – PFL
2 bit - Состояние общего отказа – TFL
3 bit - Состояние входа 1 – IN1_VALUE
4 bit - Состояние входа 2 – IN2_VALUE
5 bit - Состояние входа 3 – IN3_VALUE
6 bit - Состояние входа 4 – IN4_VALUE
7 bit - Состояние входа 5 – IN5_VALUE
8 bit - Состояние входа 6 – IN6_VALUE
9 bit - Состояние входа 7 – IN7_VALUE
10 bit - Состояние входа 8 – IN8_VALUE
11 bit - Первопричина срабатывания защиты от SBAR – FSTUP
13 bit - Режим маскирования тревог – AOF
14 bit - Запрет обслуживания – MOS
15 bit - Ожидание команды квитирования при получении ответа от безопасной части – ACK
|
|
AOFS
|
WORD
|
X
|
–
|
1
|
Слово сообщений тревог:
11 bit - TRIP
|
|
OPMK
|
X
|
–
|
1
|
Рабочая метка
| |
|
TRP
|
BOOL
|
–
|
–
|
–
|
Выход подтвержденного отключения:
TRUE: подтверждено отключение
FALSE: норма
|
|
PFL
|
BOOL
|
–
|
–
|
–
|
Состояние частичного отказа:
TRUE: частичный отказ
FALSE: норма
|
|
TFL
|
BOOL
|
–
|
–
|
–
|
Состояние общего отказа:
TRUE: общий отказ
FALSE: норма
|
|
IN1_VALUE
|
BOOL
|
–
|
–
|
–
|
Отключение от входа 1
|
|
IN2_VALUE
|
BOOL
|
–
|
–
|
–
|
Отключение от входа 2
|
|
IN3_VALUE
|
BOOL
|
–
|
–
|
–
|
Отключение от входа 3
|
|
IN4_VALUE
|
BOOL
|
–
|
–
|
–
|
Отключение от входа 4
|
|
DALM
|
BOOL
|
–
|
–
|
–
|
Аварийный сигнал об отклонении:
TRUE: сработка
FALSE: норма
|
|
IN5_VALUE
|
BOOL
|
–
|
–
|
–
|
Отключение от входа 5
|
|
IN6_VALUE
|
BOOL
|
–
|
–
|
–
|
Отключение от входа 6
|
|
IN7_VALUE
|
BOOL
|
–
|
–
|
–
|
Отключение от входа 7
|
|
IN8_VALUE
|
BOOL
|
–
|
–
|
–
|
Отключение от входа 8
|
|
FSTUP
|
BOOL
|
–
|
–
|
–
|
Первопричина срабатывания защиты от SBAR:
TRUE: является
FALSE: не является
|
|
MOS_ACT
|
BOOL
|
–
|
–
|
–
|
Режим MOS
|
|
AOF
|
BOOL
|
–
|
–
|
–
|
Режим маскирования тревог:
TRUE: включен
FALSE: выключен
|
|
ACK
|
BOOL
|
–
|
–
|
–
|
Команда квитирования:
TRUE: подана
FALSE: снята
|
