4.11. НАСТРОЙКА КАНАЛОВ МОДУЛЯ AO
При настройке модулей AO пользователь может произвести настройку преобразования инженерной величины параметра в электрическую величину, изменив коэффициенты K0 и K1, так же, как и при настройке каналов аналогового ввода.
При этом коэффициенты K0 и K1 рассчитываются по формулам:
K1 = (Xmax − Xmin)/(Ymax − Ymin),
K0 = (Xmin ∙ Ymax − Xmax ∙ Ymin)/(Ymax − Ymin),
где Уmin и Уmax – соответственно нижняя и верхняя границы диапазона инженерной величины, а
Xmin и Xmax – нижняя и верхняя границы диапазона электрической величины.

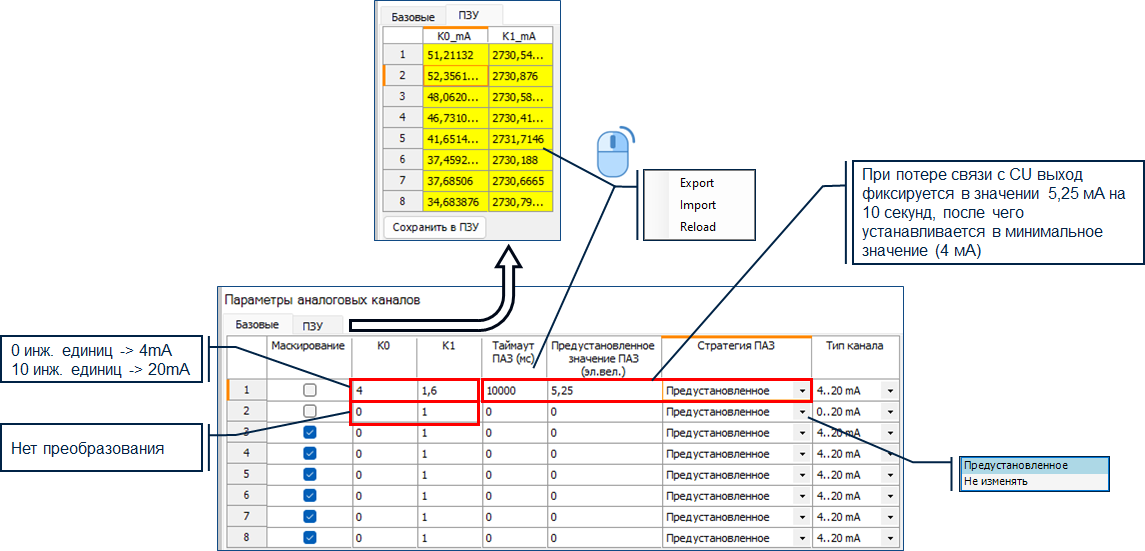

В примере канал 1 с помощью коэффициентов K0 и K1 настроен на диапазон работы 4..20mA с преобразованием инженерных единиц в токовый сигнал, где:
0 инженерных единиц -> 4mA;
10 инженерных единиц -> 20mA.
Канал 2 настроен на диапазон работы 0..20mA без преобразования инженерных величин в электрические.
Для каналов модулей AO предусмотрена возможность формировать выходной сигнал в соответствии с алгоритмами ПАЗ так же, как и для каналов модулей DO. Для настройки этой функции необходимо выбрать таймаут, предустановленное значение и стратегию ПАЗ в соответствующих полях.
На вкладке ПЗУ отображаются значения калибровочных коэффициентов K0 и K1 для каждого канала в виде таблицы. Значения в таблице хранятся в ПЗУ модуля и отображаются при подключении к контроллеру в онлайн-режиме.
Первоначальные значения калибровочных коэффициентов K0 и K1 записываются в ПЗУ модуля на стадии его производства. Изменение значений этих коэффициентов может привести к нарушению калибровки канала.
|
Таблицы базовых параметров каналов и калибровочных коэффициентов можно экспортировать в файл или импортировать из файла с расширением .csv с помощью соответствующей команды контекстного меню.
