2.26. ОБРАБОТКА ВХОДНОГО АНАЛОГОВОГО СИГНАЛА

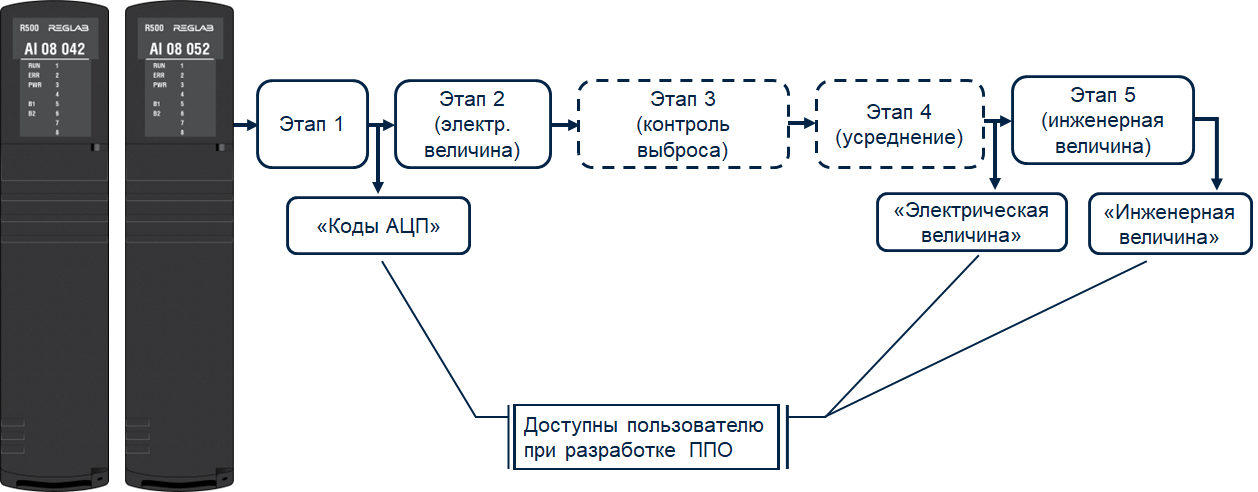

Ниже описан принцип обработки аналогового входного сигнала.
1 Этап (коды АЦП).
Аналоговый сигнал, поступающий на вход АЦП, преобразуется в значение приведенного кода 𝐶𝑖.
2 Этап (электрическая величина).
Вычисление электрической величины Yi производится по формуле:
𝑌𝑖=𝑘0+𝑘1∙𝐶𝑖,
где k0 и k1 – коэффициенты преобразования приведенного кода АЦП в электрическую величину, которые индивидуальны для каждого диапазона измерений каждого аналогового канала.
3 Этап (контроль выброса и бракование).
На данном этапе настраивается и производится контроль выброса сигнала и бракование канала при достижении заданных пользователем значений параметров контроля выброса и бракования.
4 Этап (усреднение).
На данном этапе происходит вычисление текущего усредненного значения электрической величины измеряемого сигнала.
5 Этап (инженерная величина).
Инженерная величина Xi рассчитывается согласно формуле
𝑋𝑖 = 𝐾0 + 𝐾1 ∙ 𝑈𝑖,
где K0 и K1 – коэффициенты преобразования электрической величины в инженерную. Данные коэффициенты задаются пользователем. Они индивидуальны для каждого аналогового канала.
