4.1.4.5.8.2. Настройка обмена данными с ППД

Настройка ПДД

Чтобы настроить ППД, с которой требуется обмениваться данными, выполните следующие действия:

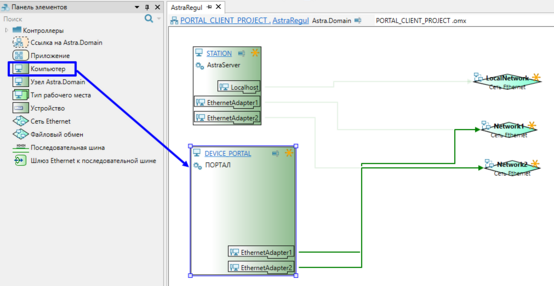

1. Перейдите в Astra.Domain и добавьте Компьютер.

2. Перейдите в Компьютер и в настройках Адаптера Ethernet укажите:

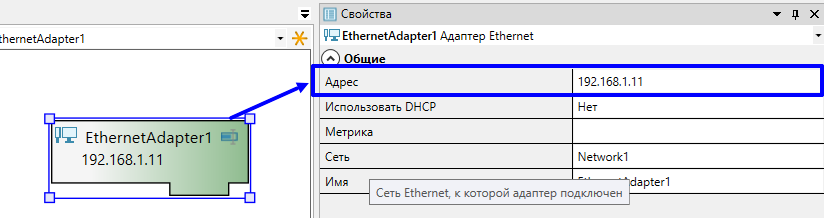

Свойство	Значение
Адрес	IP-адрес, соответствующий ППД.

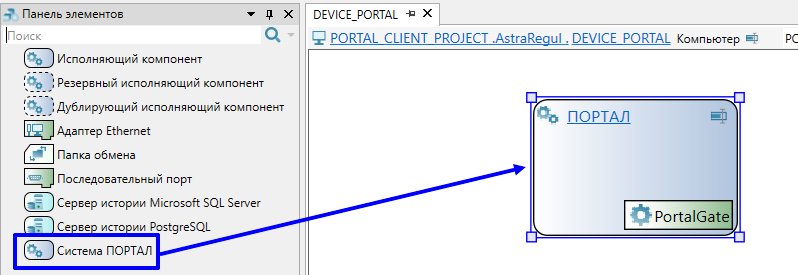

3. Добавьте Систему ПОРТАЛ

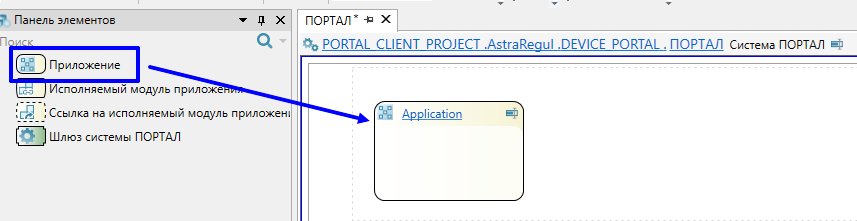

4. Перейдите в Систему ПОРТАЛ и добавьте Приложение.

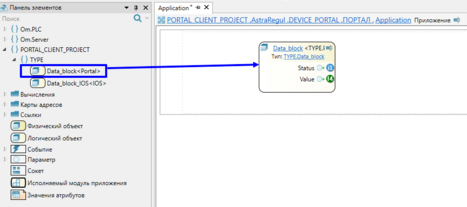

5. Перейдите в Приложение и добавьте экземпляр логического типа ППД.

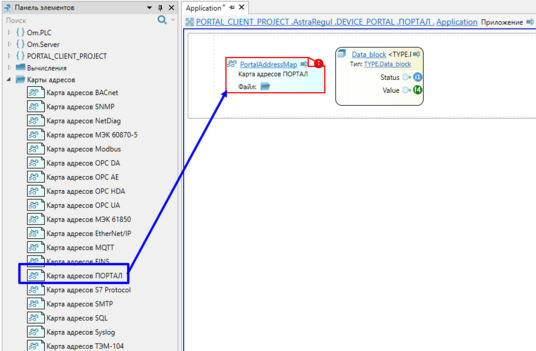

6. В Приложение добавьте Карта адресов ПОРТАЛ.

7. На элементе Карта адресов ПОРТАЛ нажмите кнопку

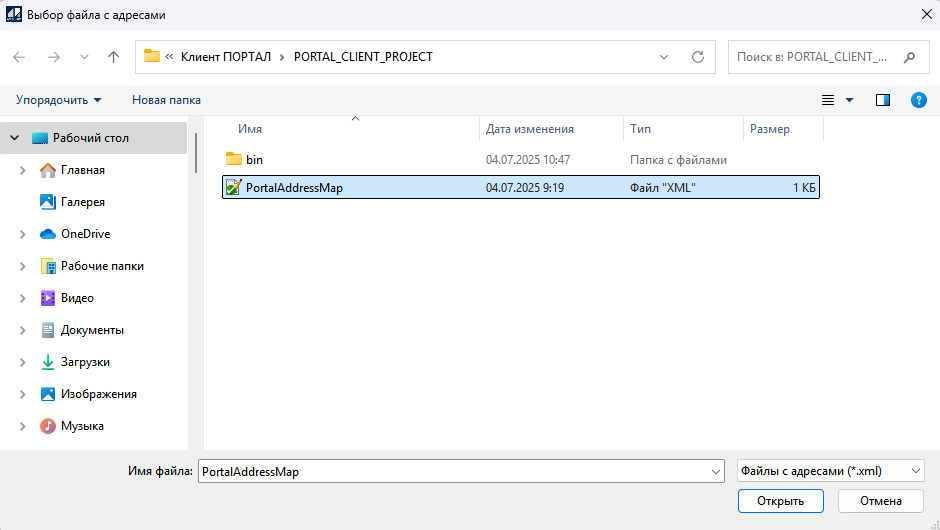

.В открывшемся окне укажите место хранения карты адресов на диске, задайте имя карты адресов, нажмите кнопку Открыть.

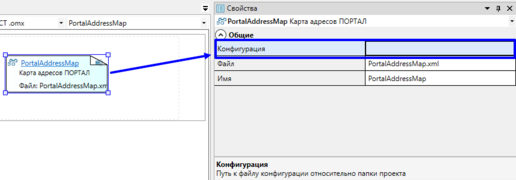

8. В свойствах Карты адресов ПОРТАЛ укажите (при наличии):

Свойство	Значение
Конфигурация	Путь к файлу конфигурации ППД в проекте.

	Если конфигурационный файл задан, то в карте адресов будут сформированы группы в соответствии с конфигурационным файлом. Если конфигурационный файл не задан, то формируются группа «IA», содержащая все аналоговые параметры, и группа «ID», содержащая все дискретные параметры.

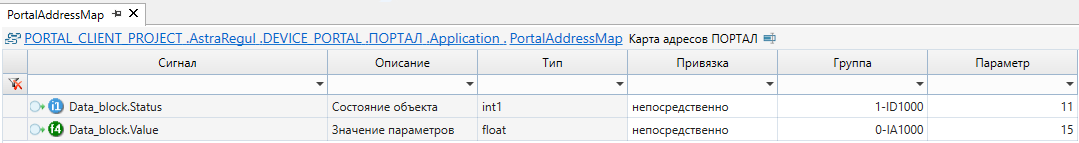

9. Перейдите в Карту адресов ПОРТАЛ и настройте параметры адресов выходных сигналов:

Поле	Значение
Привязка	«непосредственно».
Группа	Группа параметров ППД.
Параметр	Индекс значения в ППД.

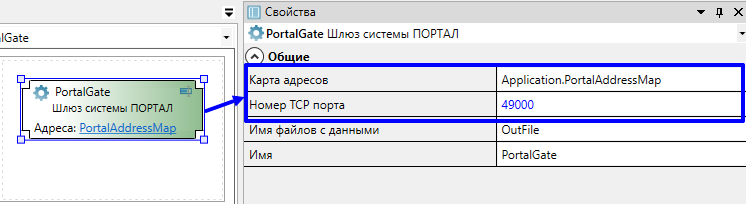

10. Вернитесь в Систему ПОРТАЛ и в свойствах Шлюза системы ПОРТАЛ укажите:

Свойство	Значение
Карта адресов	Карта адресов, добавленная в Приложение ППД.
Номер TCP порта	Номер TCP порта

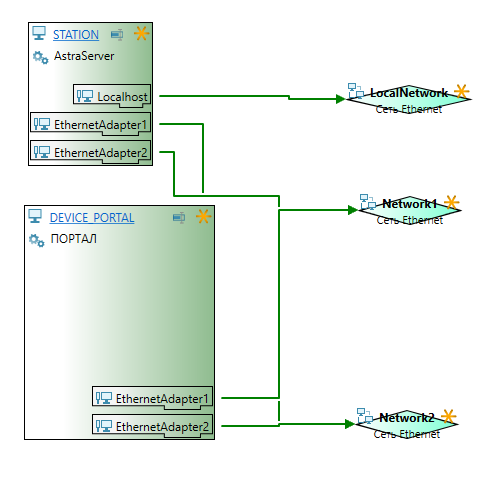

11. Вернитесь в Astra.Domain и соедините Адаптер Ethernet ППД с Сетью Ethernet.

Настройка DTS Client

Чтобы настроить DTS Client для обмена данными с ППД:

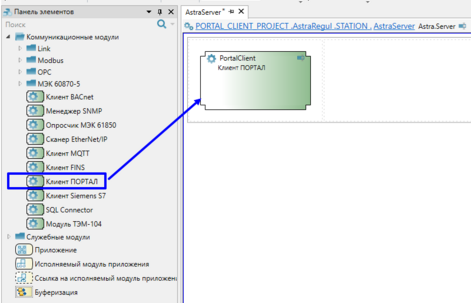

1. Перейдите в Astra.Domain → Узел Astra.Domain → Astra.Server, и из папки Коммуникационные модули добавьте Клиент ПОРТАЛ.

Для свойств Клиента ПОРТАЛ можно оставить значения по умолчанию.

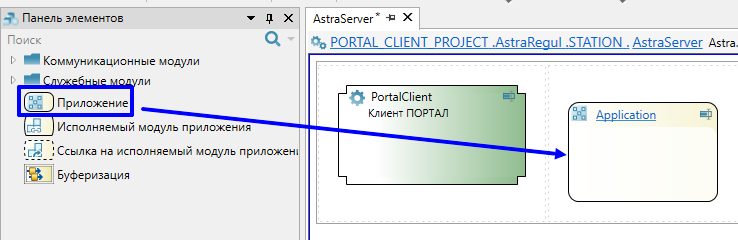

2. В Astra.Server добавьте Приложение.

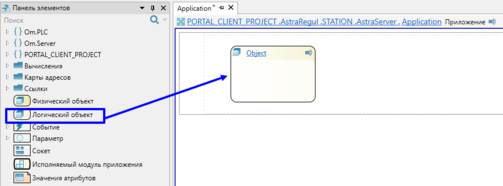

3. Перейдите в Приложение и добавьте Логический объект.

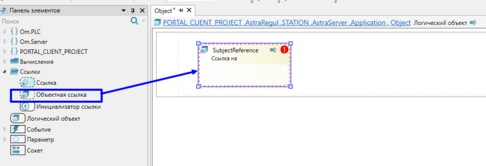

4. Перейдите в добавленный Логический объект и добавьте Объектную ссылку.

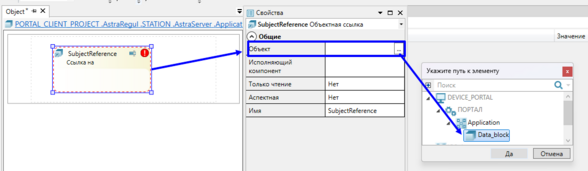

5. В свойстве Объект укажите логический объект приложения ППД, на который будет указывать данная Объектная ссылка.

После этого в Объектной ссылке отобразится логическая структура указанного объекта.

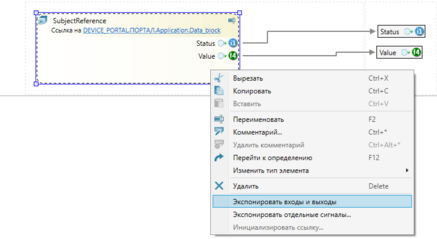

6. В контекстном меню Объектной ссылки выполните команду Экспонировать входы и выходы, после чего в логическом объекте Astra.Server будут созданы сигналы с теми же именами и типами, что и в ППД, а также прорисованы связи.
