5.5.4.2.1.1. Алгоритм
Блок FF_AI связывается с блоком AI (аналоговый вход) полевого устройства Fieldbus для обеспечения управления и контроля со стороны РСУ и АРМ оператора.

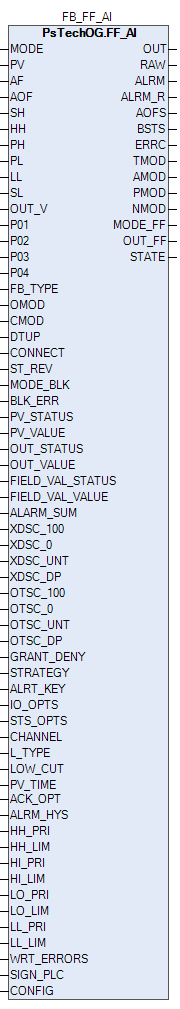

Функциональная блок-схема:

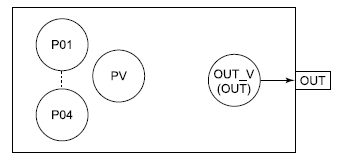

Режимы и состояния блока FF_AI
Список доступных режимов:
Список доступных тревог:
Нормальное состояние (NR)
Сигнализация размыкания выхода (OOP)
Высокая сигнализация размыкания входа (IOP)
Сигнализация достижения 2-го верхнего предела (HH)
Сигнализация достижения 2-го нижнего предела (LL)
Сигнализация достижения верхнего предела (HI)
Сигнализация достижения нижнего предела (LO)
Сигнализация нарушения соединения (CNF)
Список доступных состояний функционального блока FF_AI:
Нормальное состояние (NR).
Состояние симуляции (SIM)
Нерабочее состояние (OFF)
Функция сигнализации
Настройка источника формирования сигнализации HH, HI, LO и LL осуществляется в среде Astra.IDE с помощью входного конфигурационного параметра SIGN_PLC, для которого возможны следующие значения:
FALSE: полевое устройство. Сигнализация формируется в полевом устройстве в виде битов параметра ALARM_SUM, при этом заблокирован ввод уставок HH, PH, PL и LL в окне настроек блока на АРМ оператора.
TRUE: ПЛК. Сигнализация формируется в самом блоке FF_AI, учитывая значения уставок HH, PH, PL и LL (задаются в окне настроек блока на АРМ оператора) и гистерезис (значение и единицы задаются в среде Astra.IDE с помощью конфигурационных параметров CONFIG.ALARM.HL_LIM_HYST и CONFIG.ALARM.HL_LIM_HYST_UNIT типа ENUM_HYST_UNIT соответственно).
