5.5.2.1.4.7. Действие в зоне нечувствительности
Данная функция останавливает изменение управляющего воздействия MV, пока отклонение DV находится в пределах заданного диапазона зоны нечувствительности DB, путем приравнивания к 0 приращения управляющего воздействия MV.

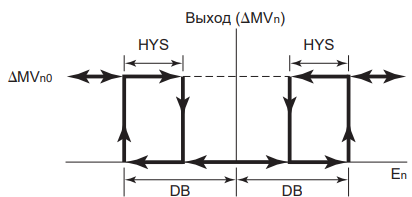

Характеристики действия в зоне нечувствительности
Действие в зоне нечувствительности “обнуляет” приращение управляющего воздействия ∆MV, когда абсолютное значение отклонения DV минус значение гистерезиса находится в пределах зоны нечувствительности. Когда абсолютная величина отклонения DV выходит за пределы зоны нечувствительности DB, приращение управляющего воздействия после действия в зоне нечувствительности ∆MV принимает значение, которое было до действия в зоне нечувствительности ∆MVn0.
MVn – изменение управляющего воздействия после действия в зоне нечувствительности;
MVn0 – изменение управляющего воздействия до действия в зоне нечувствительности;
DB – ширина зоны нечувствительности;
En – отклонение (в единицах PV);
HYS – гистерезис (в единицах PV).
Задание действия в зоне нечувствительности
Разрешение действия в зоне нечувствительности производится в среде разработки Astra.IDE с помощью конфигурационного параметра CONFIG.CONTR_CALC.DEADBAND. В случае наличия разрешения действия в зоне нечувствительности (CONFIG.CONTR_CALC.DEADBAND = TRUE) задайте значение и единицы гистерезиса HYS зоны нечувствительности в среде разработки Astra.IDE с помощью конфигурационных параметров CONFIG.CONTR_CALC.DB_HYST и CONFIG.CONTR_CALC.DB_HYST_UNIT типа ENUM_HYST_UNIT соответственно.
Задание параметров действия в зоне нечувствительности
Задания ширины зоны нечувствительности осуществляется с помощью параметра DB в окне настроек блока на АРМ оператора.
