4.1.4.5.7.2. Карта адресов
Для настройки сигналов модуля FINS используется приложение Astra.AStudio. Для добавления сигналов необходимо выполнить следующие действия:
1. Добавьте карту адресов FINS в исполняемое приложение;

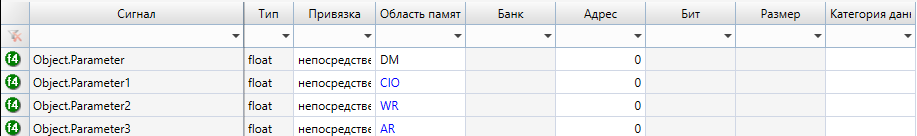

2. Откройте редактор карты адресов.
Параметры карты адресов
|
Поле
|
Значение
|
|
Привязка
|
Тип привязки параметра:
непосредственно;
только чтение;
не привязан.
|
|
Область памяти
|
Область памяти ПЛК, в которой находится элемент данных.
|
|
Банк
|
Номер банка (для области EM, указывается в шестнадцатеричной системе исчисления)
|
|
Адрес
|
Адрес элемента данных в выбранной области памяти, значение которого требуется получать или отправлять в ПЛК
|
|
Бит
|
Номер бита, значение которого требуется получать или отправлять в ПЛК (только для сигналов типа Bool).
|
|
Размер
|
Количество выделяемых элементов памяти (для сигналов типа String).
|
