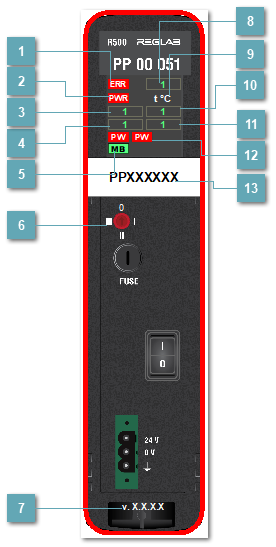

5.3.3.1.1.3.2.1. Мнемосимвол
 Индикатор ERR
|
Состояние индикатора
|
Описание
|
|
|
Аппаратная ошибка модуля/Модуль не сконфигурирован
|
|
|
Модуль успешно сконфигурирован и осуществляет обмен данными хотя бы по одной шине
|
|
|
Нет связи с источником данных
| |
|
 Индикатор входного напряжения
|
Состояние индикатора
|
Описание
|
|
|
Входное питание в норме
|
|
|
Значение входного тока превышает номинальное
|
|
|
Значение входного напряжения не в номинальном диапазоне (-15%...+20%)
|
|
|
Нет связи с источником данных
|
При наведении ЛКМ на индикатор PWR отобразится всплывающая подсказка со статусом модуля:
|
|
 Напряжение на шине 1Напряжение на шине 1
|
|
 Ток потребления по шине 1Ток потребления по шине 1
|
|
 Индикатор шины MB
|
Состояние индикатора
|
Описание
|
|
|
Модуль сконфигурирован и осуществляет обмен по 1 шине, а полученные по ней данные подаются на выходные каналы модуля
|
|
|
Модуль сконфигурирован и осуществляет обмен по 2 шине, а полученные по ней данные подаются на выходные каналы модуля
| | | Для переключения шины в режиме рантайм нажмите на индикатор шины MB.
|
|
|
 Положение ключа переключения шины питания
|
Состояние индикатора
|
Описание
|
|
|
Все шины питания отключены
|
|
|
Включена первая шина питания
|
|
|
Включена вторая шина питания
|
|
|
Подключены обе шины питания
|
|
|
Нет связи с источником данных
| |
|
 Версия прошивкиВерсия прошивки модуля
|
|
 Входное напряжениеВходное напряжение на модулей
|
|
 Температура модуляТемпература модуля
|
|
 Напряжение на шине 2Напряжение на шине 2
|
|
 Ток потребления по шине 2Ток потребления по шине 2
|
|
 Индикатор питания шины
|
Состояние индикатора
|
Описание
|
|
|
Питание на соответствующей шине в норме
|
|
|
Значение напряжения на соответствующей шине не в номинальном диапазоне
|
|
|
Отсутствует питание на соответствующей шине
|
|
|
Нет связи с источником данных/неизвестно
|
При наведении ЛКМ на индикатор PW1/PW2 отобразится всплывающая подсказка со статусом модуля:
|
|
 KKSЗадаваемое значение KKS модуля.
|
|
Настройка мнемосимвола
Мнемосимвол основан на базовом типе RX00_MODULE_SAMPLE. Базовые свойства и параметры инициализации отнаследованы от базового типа.
Индикация
Когда обнаруживается аппаратная ошибка модуля, по контуру появляется красная линия.
Когда обнаруживается потеря связи, по контуру появляется белая линия.
