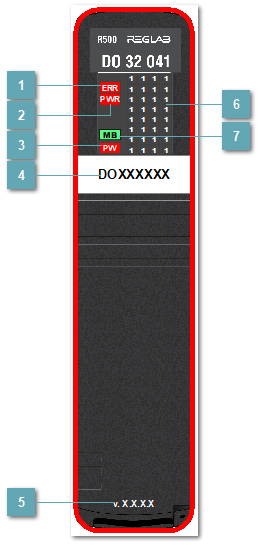

5.3.3.1.1.8.5.1. Мнемосимвол

Индикатор ERR

Состояние индикатора	Описание
	Аппаратная ошибка модуля/Модуль не сконфигурирован
	Модуль успешно сконфигурирован и осуществляет обмен данными хотя бы по одной шине
	Нет связи с источником данных

Состояние индикатора	Описание
	Внутреннее питание модуля в норме
	Внутреннее питание модуля по обеим шинам вне допуска
	Нет связи с источником данных

При наведении ЛКМ на индикатор PWR отобразится всплывающая подсказка со статусом модуля:

Состояние индикатора	Описание
	Питание на соответствующей шине в норме
	Значение напряжения на соответствующей шине не в номинальном диапазоне
	Нет связи с источником данных

При наведении ЛКМ на индикатор PW1/PW2 отобразится всплывающая подсказка со статусом модуля:

Задаваемое значение KKS модуля.

Версия прошивки модуля.

Состояние индикатора	Мигание	Описание
	Нет	Наличие сигнала "1" в соответствующем выходном канале модуля
	Нет	Наличие сигнала "0" в соответствующем выходном канале модуля
	Нет	Нет связи с источником данных
	Нет	Обрыв канала при наличие сигнала "0" в соответствующем выходном канале модуля (только в режиме «верхний ключ»)
	Индикатор мигает с периодом 1000 мс	Обрыв канала при наличие сигнала "1" в соответствующем выходном канале модуля (только в режиме «верхний ключ»)
	Нет	Ошибка канала

При наведении ЛКМ на индикатор канала отобразится всплывающая подсказка со статусом данного канала:

Состояние индикатора	Описание
	Модуль сконфигурирован и осуществляет обмен по 1 шине, а полученные по ней данные подаются на выходные каналы модуля
	Модуль сконфигурирован и осуществляет обмен по 2 шине, а полученные по ней данные подаются на выходные каналы модуля

	Для переключения шины в режиме рантайм нажмите на индикатор шины MB.

Мнемосимвол основан на базовом типе RX00_MODULE_SAMPLE. Базовые свойства и параметры инициализации отнаследованы от базового типа.

 Когда обнаруживается аппаратная ошибка модуля, по контуру появляется красная линия.

 Когда обнаруживается потеря связи, по контуру появляется белая линия.
