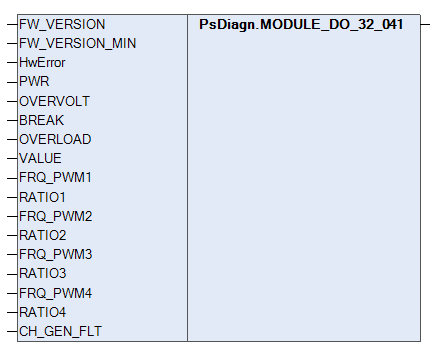

5.3.3.1.1.8.5. MODULE_DO_32_041 | МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА DO 32 041
Данная структура описывает параметры модуля дискретного вывода, который предназначен для вывода тридцати двух дискретных сигналов (две группы по шестнадцать каналов), коммутирующих цепи напряжением 24 В постоянного тока с контролем обрыва внешней линии. Кроме того, модуль позволяет настроить четыре канала с широтноимпульсной модуляцией (ШИМ) выходного сигнала с частотой не более 30 кГц.
Параметры
|
Параметр
|
Тип
|
Описание
|
|
FW_VERSION
|
DWORD
|
Текущая версия СПО
|
|
FW_VERSION_MIN
|
DWORD
|
Минимальная версия СПО
|
|
PWR
|
BYTE
|
Статус питания:
0 бит – Питание внутренней шины 1 в допуске
1 бит – Питание внутренней шины 2 в допуске
|
|
OVERVOLT
|
DWORD
|
Состояние перенапряжения каналов
|
|
BREAK
|
DWORD
|
Состояние обрыва каналов
|
|
OVERLOAD
|
DWORD
|
Состояние перегрузки каналов
|
|
FRQ_PWM1...
FRQ_PWM4
|
UINT
|
Частота ШИМ сигнала 1...4, Гц
|
|
RATIO1...
RATIO4
|
BYTE
|
Скважность сигнала 1...4,%
|
|
VALUE
|
DWORD
|
Значение каналов
|
|
CH_GEN_FLT
|
Обобщенная ошибка
| |
|
HwError
|
BOOL
|
Аппаратная ошибка модуля:
TRUE – Обнаружена
FALSE – Не обнаружена
|
