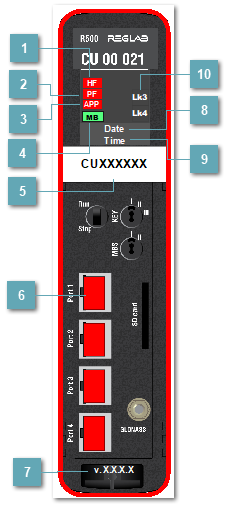

5.3.3.1.1.12.1.2. Мнемосимвол CU_00_021
 Индикатор HF
|
Состояние индикатора
|
Описание
|
|
|
Отсутствие или неисправность одного из модулей контроллера (неисправность в шине ПЛК)
|
|
|
Шина успешно сконфигурирована и осуществляет обмен данными
|
|
|
Нет связи с источником данных
| |
|
 Индикатор PF
|
Состояние индикатора
|
Описание
|
|
|
Присутствует программная ошибка в модуле/не загружена пользовательская программа
|
|
|
Программа работает успешно
|
|
|
Нет связи с источником данных
| |
|
 Индикатор APP
|
Состояние индикатора
|
Описание
|
|
|
Обнаружено расхождение приложений на резервированных контроллерах
|
|
|
Приложения резервированных контроллеров синхронизированы
|
|
|
Нет связи с источником данных
| |
|
 Индикатор шины MB
|
Состояние индикатора
|
Описание
|
|
|
Модуль сконфигурирован и осуществляет обмен по 1 шине, а полученные по ней данные подаются на выходные каналы модуля
|
|
|
Модуль сконфигурирован и осуществляет обмен по 2 шине, а полученные по ней данные подаются на выходные каналы модуля
| |
|
 KKSЗадаваемое значение KKS модуля.
|
|
 Индикатор LINK
|
Состояние индикатора
|
Описание
|
|
|
Наличие соединения через порт
|
|
|
Отсутствие соединения через порт
|
|
|
Нет связи с источником данных
| |
|
 Версия прошивкиВерсия прошивки модуля.
|
|
 ДатаТекущая дата на ПЛК.
|
|
 ВремяТекущее время на ПЛК.
|
|
 Индикатор наличия связи
|
Состояние индикатора
|
Описание
|
|
|
Наличие связи через порт
|
|
|
Отсутствие связи через порт
|
|
|
Нет связи с источником данных
| |
|
Настройка мнемосимвола
Мнемосимвол основан на базовом типе RX00_CU_SAMPLE. Базовые свойства и параметры инициализации отнаследованы от базового типа.
Индикация
Когда обнаруживается аппаратная ошибка модуля, по контуру появляется красная линия.
Когда обнаруживается потеря связи, по контуру появляется белая линия.
