5.5.2.1.4.2. Нелинейное усиление с интервальным действием
Данная функция сглаживает автоматические воздействия, уменьшая пропорциональное усиление, когда отклонение находится в пределах заданной зоны нелинейности GW.
Характеристики нелинейного усиления действия в зоне нелинейности
Если задан коэффициент нелинейного усиления Knl, для расчета эффективного пропорционального усиления Kpe, когда отклонение находится в зоне GW, используется выражение:
 где Kpe – коэффициент эффективного пропорционального усиления;
Kp – коэффициент пропорционального усиления;
Knl – коэффициент нелинейного усиления.
|
При выходе отклонения за пределы зоны GW, эффективное пропорциональное усиление Kpe рассчитывается по следующей формуле:
 где Kpe – коэффициент эффективного пропорционального усиления;
Knl – коэффициент нелинейного усиления;
GW – интервал отсутствия сигнала;
En – отклонение;
Kp – коэффициент пропорционального усиления.
|

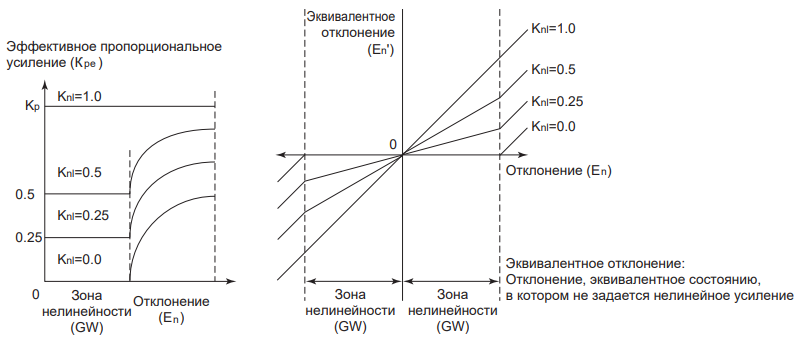

Рисунок ниже иллюстрирует характеристики нелинейного усиления действия в зоне нелинейности.
Задание нелинейного усиления
Задание нелинейного усиления выполняется в среде разработки Astra.IDE. Для задания типа нелинейного усиления используется параметр CONFIG.CONTR_CALC.NON_LIN_GAIN типа ENUM_NON_LIN_GAIN (тип нелинейного усиления).
Задание действия в зоне нелинейности
Задание коэффициента нелинейного усиления производится в среде разработки Astra.IDE с помощью конфигурационного параметра CONFIG.CONTR_CALC.GAP_GAIN.
Варианты задания усиления в зоне нелинейности:
|
Коэффициент усиления Knl
|
|En|
 GW |
|En| > GW
|
|
1.0
|
–
|
–
|
|
0.5
|
 |
 |
|
0.25
|
 |
 |
|
0
|
0
|
 |
Установочный параметр действия в зоне нелинейности
Параметр действия в зоне нелинейности (ширина зоны GW). Данные в технических единицах измерения в диапазоне от 0 до предельного значения PV. Установка по умолчанию – 0.
