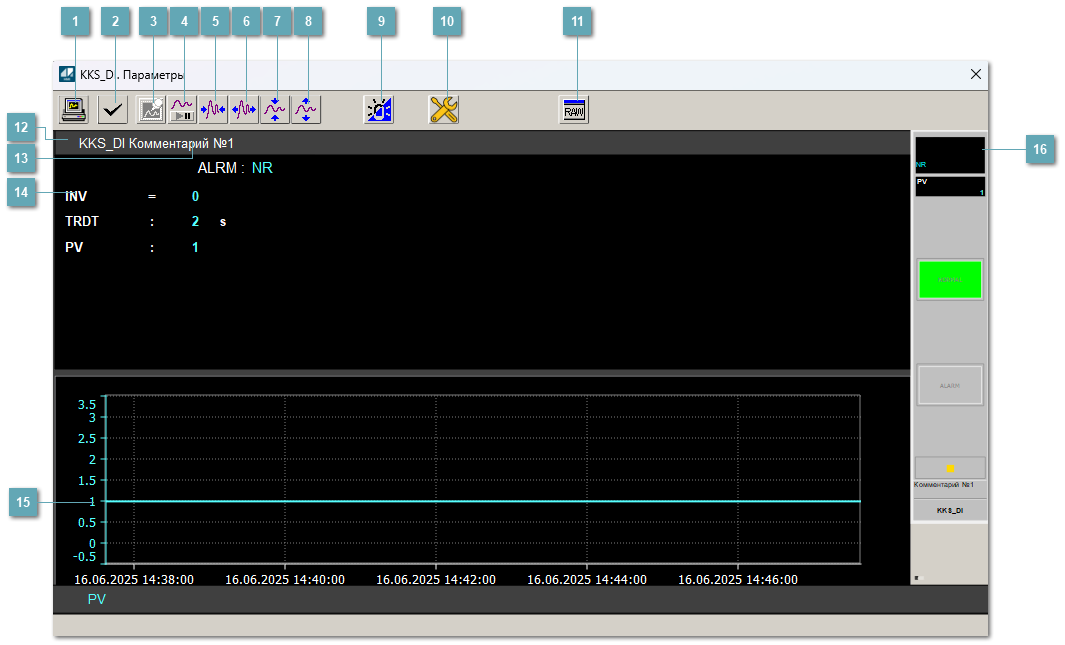

 Сделать скриншот окнаПри нажатии на кнопку открывается окно печати текущего тренда.
|
|
 Квитировать сообщениеПри нажатии на кнопку открывается окно квитирования сообщений тревог. Окно открывается, если есть хотя бы одно неквитированное сообщение о тревоге.
|
|
 Резервировать график данныхПри нажатии на кнопку открывается окно сохранения резервной копии графика данных.
|
|
 Остановить/Возобновить отображение данныхПри нажатии на кнопку останавливается/возобновляется отрисовка графика.
|
|
 Сократить интервал оси времениСокращение интервала оси времени.
|
|
 Увеличить интервал оси времениУвеличение интервала оси времени.
|
|
 Уменьшить отображение графикаУменьшение отображения графика по вертикали.
|
|
 Увеличить отображение графикаУвеличение отображения графика по вертикали.
|
|
 Переключить режим срабатывания тревог Включение/отключение маскирования тревог. При включении маскирования тревог метка тега окрашивается в синий цвет.
При включенном режиме маскирования, тревоги формируются, но не записываются в журнал событий.
|
|
 Переключить режим запрета технологического обслуживанияВключение/отключение режима запрета технологического обслуживания. При нажатии на кнопку будет отключено формирование тревог.
|
|

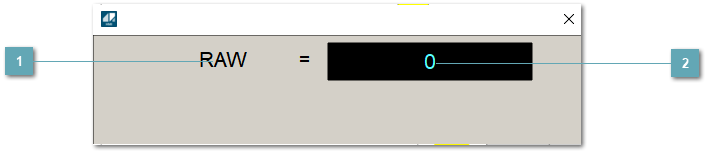

 Отобразить диалоговое окно необработанных данныхПри нажатии на кнопку открывается окно необработанных данных. В данном окне отображается число данных до обработки.
 Название переменной необработанных данныхОтображает название переменной RAW.
 Значение необработанных данных
В данном поле отображается значение необработанных данных типа REAL, INT.
|
|
 Метка тегаМетка тега окрашивается в соответствии с цветовой схемой и приоритетами срабатывания тревог.
|
Цвет
|
Состояние
|
|
Мигающий зеленый
|
|
Нормализация тревог и/или сигнализаций (не подтверждено)
|
|
Немигающий зеленый
|
|
Отсутствие тревог и сигнализаций
|
|
Мигающий оранжевый
|
|
Функция инвертирования включена и выходной сигнал в норме (не подтверждено)
|
|
Немигающий оранжевый
|
|
Функция инвертирования включена и выходной сигнал в норме (подтверждено)
|
|
Мигающий пурпурный
|
|
Неисправность контура или ошибка связи (не подтверждена)
|
|
Немигающий пурпурный
|
|
Неисправность контура или ошибка связи (подтверждена)
|
|
Белый
|
|
Плохое качество или отсутствие выходного сигнала
|
|
Синий
|
|
Включено маскирование тревог
| |
|
 Имя тега и комментарийИдентификатор функционального блока и задаваемый комментарий.
|
|
 Уставки и режимы заданияОбласть отображения уставок, параметров и режимов работы функционального блока.
Отображаемые значения:
ALRM – режим срабатывания тревог;
INV – функция инвертирования;
TRDT – время выдержки на отключение;
PV – значение задания технологического параметра.
|
|
 ТрендТрендовое поле.
|
|
 Рабочее окно блокаОтображение рабочего окна.
|
|
