Цифровой вход по статусу
 Метка тегаМетка тега окрашивается в соответствии с цветовой схемой и приоритетами срабатывания тревог.
|
Цвет
|
Состояние
|
|
Мигающий зеленый
|
|
Нормализация тревог и/или сигнализаций (не подтверждено)
|
|
Немигающий зеленый
|
|
Отсутствие тревог и сигнализаций
|
|
Мигающий пурпурный
|
|
Неисправность контура или ошибка связи (не подтверждена)
|
|
Немигающий пурпурный
|
|
Неисправность контура или ошибка связи (подтверждена)
|
|
Белый
|
|
Плохое качество или отсутствие выходного сигнала
|
|
Синий
|
|
Включено маскирование тревог
| |
|
 Состояние тревогиИндикатор состояния тревоги функционального блока.
|
|
 Технологический параметрОбозначение технологического параметра PV.
|
|
 Значение технологического параметраТекущее значение технологического параметра PV.
|
|
 Индикатор "Отключен"При отключении входа индикатор "OFF" подцвечивается зеленым цветом.
|
|
 Индикатор "Включен"При отключении входа индикатор "ON" подцвечивается зеленым цветом.
|
|
 Комментарий тегаЗадаваемый комментарий тега.
|
|
 Имя тегаИдентификатор функционального блока.
|
|

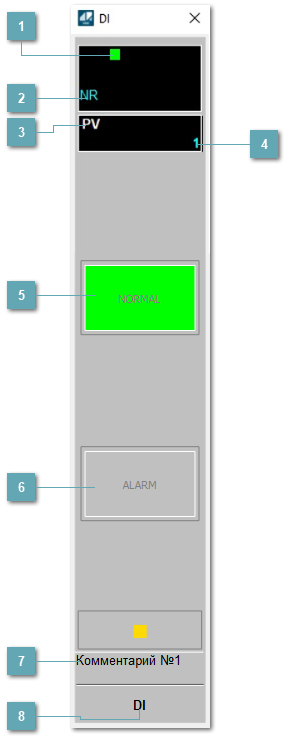

Цифровой вход по аварии
Метка тегаМетка тега окрашивается в соответствии с цветовой схемой и приоритетами срабатывания тревог.
|
Цвет
|
Состояние
|
|
Мигающий зеленый
|
|
Нормализация тревог и/или сигнализаций (не подтверждено)
|
|
Немигающий зеленый
|
|
Отсутствие тревог и сигнализаций
|
|
Мигающий оранжевый
|
|
Функция инвертирования включена и выходной сигнал в норме (не подтверждено)
|
|
Немигающий оранжевый
|
|
Функция инвертирования включена и выходной сигнал в норме (подтверждено)
|
|
Мигающий пурпурный
|
|
Неисправность контура или ошибка связи (не подтверждена)
|
|
Немигающий пурпурный
|
|
Неисправность контура или ошибка связи (подтверждена)
|
|
Белый
|
|
Плохое качество или отсутствие выходного сигнала
|
|
Синий
|
|
Включено маскирование тревог
| |
|
Состояние тревогиИндикатор состояния тревоги функционального блока.
|
|
Технологический параметрОбозначение технологического параметра PV.
|
|
Значение технологического параметраТекущее значение технологического параметра PV.
|
|
Кнопка-индикатор "Нормальное состояние"При появлении аварийного сигнала кнопка-индикатор "NORMAL" подцвечивается зеленым цветом.
|
|
Кнопка-индикатор "Тревога"При появлении аварийного сигнала кнопка-индикатор "ALARM" подцвечивается оранжевым цветом.
|
|
Комментарий тегаЗадаваемый комментарий тега.
|
|
Имя тегаИдентификатор функционального блока.
|
|
