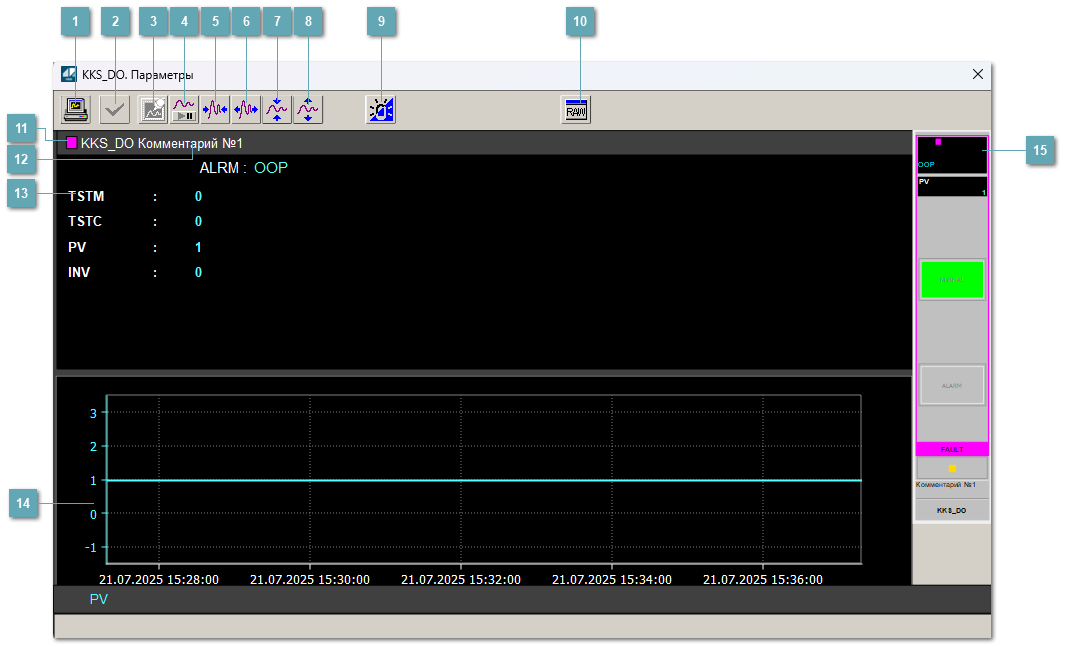

Окно Параметры

Сделать скриншот окна

При нажатии на кнопку открывается окно печати текущего тренда.

При нажатии на кнопку открывается окно квитирования сообщений тревог. Окно открывается, если есть хотя бы одно неквитированное сообщение о тревоге.

При нажатии на кнопку открывается окно сохранения резервной копии графика данных.

При нажатии на кнопку останавливается/возобновляется отрисовка графика.

Сокращение интервала оси времени.

Увеличение интервала оси времени.

Уменьшение отображения графика по вертикали.

Увеличение отображения графика по вертикали.

Включение/отключение маскирования тревог. При включении маскирования тревог метка тега окрашивается в синий цвет.

При включенном режиме маскирования, тревоги формируются, но не записываются в журнал событий.

При нажатии на кнопку открывается окно необработанных данных. В данном окне отображается число данных до обработки.

Отображает название переменной RAW.

В данном поле отображается значение необработанных данных типа REAL, INT.

Метка тега окрашивается в соответствии с цветовой схемой и приоритетами срабатывания тревог.

Цвет		Состояние
Мигающий зеленый		Нормализация тревог и/или сигнализаций (не подтверждено)
Немигающий зеленый		Отсутствие тревог и сигнализаций
Мигающий красный		Функция инвертирования включена и выходной сигнал в норме (не подтверждено)
Немигающий красный		Функция инвертирования включена и выходной сигнал в норме (подтверждено)
Мигающий пурпурный		Неисправность контура или ошибка связи (не подтверждена)
Немигающий пурпурный		Неисправность контура или ошибка связи (подтверждена)
Синий		Включено маскирование тревог
