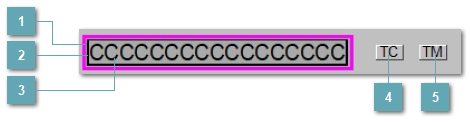

5.6.4.3.1.3.2. Мнемосимвол

Представление 1. Цифровой выход по статусу

Цветовая индикация состояния блока.

Цветовая индикация состояния блока.

Цвет		Состояние
Мигающий темно-серый		Неисправность выходного контура (не подтверждено)
Немигающий темно-серый		Неисправность выходного контура (подтверждено)
Мигающий голубой		Режим испытания (не подтверждено)
Немигающий голубой		Режим испытания (подтверждено)

Идентификатор функционального блока. При нажатии открывается Окно Рабочее функционального блока.

При нажатии кнопки будет подана команда на испытание. Кнопка активна после включения режима испытаний.

При нажатии кнопки будет включен режим испытаний.

Цветовая индикация состояния блока.

Цветовая индикация состояния блока.

Цвет		Состояние
Мигающий темно-серый		Неисправность выходного контура (не подтверждено)
Немигающий темно-серый		Неисправность выходного контура (подтверждено)
Мигающий голубой		Режим испытания (не подтверждено)
Немигающий голубой		Режим испытания (подтверждено)

Идентификатор функционального блока. При нажатии открывается Окно Рабочее функционального блока.

При нажатии кнопки будет подана команда на испытание. Кнопка активна после включения режима испытаний.

При нажатии кнопки будет включен режим испытаний.

Порядок приоритетности отображения: пурпурный, красный, оранжевый, желтый, белый и синий. Для внутренней рамки: синий, темно-серый.

Для команды проведения испытания и отображения статуса предоставляются отдельные графические области.

Приведенная таблица описывает динамическую сигнализацию мнемосимвола DO. Представление 1. Цифровой выход по статусу.

Графическое отображение	Описание
	Нормальное состояние. Текст: серый немигающий; Фон: темно-серый
	Цифровой выход включен. Текст: белый немигающий; Фон: темно-серый
	Отказ датчика (не подтверждено). Текст: пурпурный мигающий; Фон: темно-серый; Рамка: серый мигающий
	Отказ датчика (подтверждено). Текст: пурпурный немигающий; Фон: темно-серый; Рамка: серый немигающий
	Режим тестирования (команда тестирования неактивна). Текст: белый немигающий; Фон: темно-серый; Рамка: голубой немигающий
	Режим тестирования (команда тестирования неактивна). Текст: белый немигающий; Фон: темно-серый; Рамка: голубой немигающий
	Нет связи. Текст: черный немигающий; Фон: темно-серый; Рамка: черный немигающий

Приведенная таблица описывает динамическую сигнализацию мнемосимвола DO. Представление 2. Цифровой выход по аварии.

Графическое отображение	Описание
	Нормальное состояние. Текст: белый немигающий; Фон: темно-серый
	Аварийный сигнал. Текст: красный немигающий; Фон: темно-серый
	Отказ датчика (не подтверждено). Текст: пурпурный мигающий; Фон: темно-серый; Рамка: серый мигающий
	Отказ датчика (подтверждено). Текст: пурпурный немигающий; Фон: темно-серый; Рамка: серый немигающий
	Режим тестирования (команда тестирования неактивна). Текст: белый немигающий; Фон: темно-серый; Рамка: голубой немигающий
	Режим тестирования (подана команда тестирования). Текст: красный немигающий; Фон: темно-серый; Рамка: голубой немигающий
	Нет связи. Текст: черный немигающий; Фон: темно-серый; Рамка: черный немигающий
