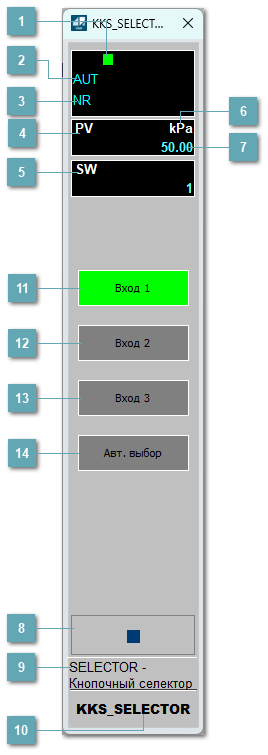

Метка тега Метка тега окрашивается в соответствии с цветовой схемой и приоритетами срабатывания тревог (внизу самый высокий приоритет).
Цвет
Состояние
Мигающий зеленый
Нормализация тревог и/или сигнализаций (не подтверждено)
Немигающий зеленый
Отсутствие тревог и сигнализаций
Мигающий пурпурный
Ошибка связи или отказ контура (не подтверждена)
Немигающий пурпурный
Ошибка связи или отказ контура (подтверждена)
Синий
Включено маскирование тревог
Режим функционального блока Индикатор режима функционального блока. При нажатии на индикатор открывается окно выбора ручного, автоматического или каскадного режима, если это разрешено.
Состояние тревог
Значение переменной процесса Обозначение переменной процесса PV
Переключатель выбора сигнала Отображение значения переключателя селектора SW.
Единицы измерения переменной процесса Единицы измерения переменной процесса PV технологического параметра.
Значение переменной процесса Текущее значение технологического параметра PV.
Вызов окна ввода данных Кнопка вызова окна ввода данных. В открывшемся окне для изменения данных нажмите кнопку "ПАРАМЕТР", выберите изменяемый параметр, в области "Значение" введите новое значение параметра и нажмите клавишу "Enter".
Комментарий тега Задаваемый комментарий тега.
Имя тега Идентификатор функционального блока.
Кнопка-индикатор выбора первого входа Если для входа заблокирована возможность управления через HMI, у кнопки-индикатора появится штриховая рамка красного цвета.
Кнопка-индикатор выбора второго входа Если для входа заблокирована возможность управления через HMI, у кнопки-индикатора появится штриховая рамка красного цвета.
Кнопка-индикатор выбора третьего входа Если для входа заблокирована возможность управления через HMI, у кнопки-индикатора появится штриховая рамка красного цвета.
Кнопка-индикатор автоматического выбора входов Если для входа заблокирована возможность управления через HMI, у кнопки-индикатора появится штриховая рамка красного цвета.
