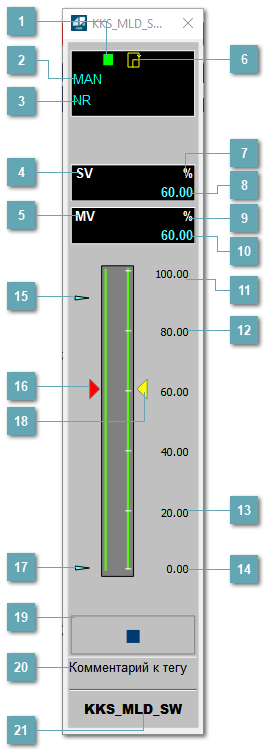

Метка тега Метка тега окрашивается в соответствии с цветовой схемой и приоритетами срабатывания тревог (внизу самый высокий приоритет).
Цвет
Состояние
Мигающий зеленый
Нормализация тревог и/или сигнализаций (не подтверждено)
Немигающий зеленый
Отсутствие тревог и сигнализаций
Мигающий пурпурный
Ошибка связи или отказ контура (не подтверждена)
Немигающий пурпурный
Ошибка связи или отказ контура (подтверждена)
Синий
Включено маскирование тревог
Режим функционального блока Индикатор режима функционального блока. При нажатии на индикатор открывается окно выбора ручного, автоматического или каскадного режима, если это разрешено.
Состояние тревог
Уставка Обозначение уставки ограничения задания SV технологического параметра.
Управляемая переменная Обозначение управляющего выхода (управляемой переменной MV).
Готовность каскадного режима Индикатор готовности включения каскадного режима. При изменении состояния данных входа SET блока на значение, отличное от O_S (т.е. есть наличие соединения с вышестоящим регулятором), данный индикатор сигнализирует о готовности блока для работы в каскадном режиме.
Единицы измерения уставки Единицы измерения уставки ограничения задания SV технологического параметра.
Значение уставки Текущее значение уставки ограничения задания SV технологического параметра в рамках пределов SVH и SVL.
Единицы измерения управляемой переменной Единицы измерения управляющего выхода (управляемой переменной MV).
Значение управляемой переменной Значение управляющего выхода (управляемой переменной MV).
Верхний предел шкалы SV Значение верхнего предела уставки ограничения задания SSH.
Уставка верхнего предела MV Значение верхнего предела управляемой переменной MSH.
Уставка нижнего предела MV Значение нижнего предела управляемой переменной MSL.
Нижний предел шкалы SV Значение нижнего предела уставки ограничения задания SSL.
Индикатор верхнего предела выхода Индикатор верхнего предела уставки OPHI технологического параметра.
Индикатор управляемой переменной Индикатор управляющего выхода (управляемой переменной MV). Соответствует заданному значению параметра MV.
Режим блока
Есть нажатие на слайдер SV
Индикатор
MAN, RCAS_MAN, ROUT_MAN, MAN_TRK
Нет
MAN, RCAS_MAN, ROUT_MAN, MAN_TRK
Да
CAS
-
MAN_TRK
-
MAN_TRK и выходная величина зафиксирована на верхней/нижней границе
-
CAS или O_S и выходная величина зафиксирована на верхней/нижней границе
-

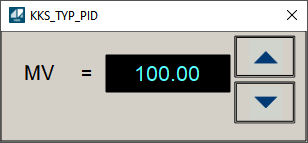

По клику на слайдер открывается окно задания параметра MV с кнопками "Больше/Меньше" с шагом изменения параметра 0.1.
Индикатор нижнего предела выхода Индикатор нижнего предела уставки OPLO технологического параметра.
Индикатор уставки Индикатор уставки ограничения задания SV технологического параметра. Соответствует заданному значению параметра SV.
Режим блока
Есть нажатие на слайдер
Индикатор
MAN, RCAS_MAN, ROUT_MAN, MAN_TRK, O_S
Да
MAN, RCAS_MAN, ROUT_MAN, MAN_TRK, O_S
Нет
CAS
-
CAS или O_S и выходная величина зафиксирована на верхней/нижней границе
-
По клику на слайдер в режиме MAN или O_S открывается окно просмотра текущего значения параметра SV.
Вызов окна ввода данных Кнопка вызова окна ввода данных. В открывшемся окне для изменения данных нажмите кнопку "ПАРАМЕТР", выберите изменяемый параметр, в области "Значение" введите новое значение параметра и нажмите клавишу "Enter".
Комментарий тега Задаваемый комментарий тега.
Имя тега Идентификатор функционального блока.
