Окно Рабочее

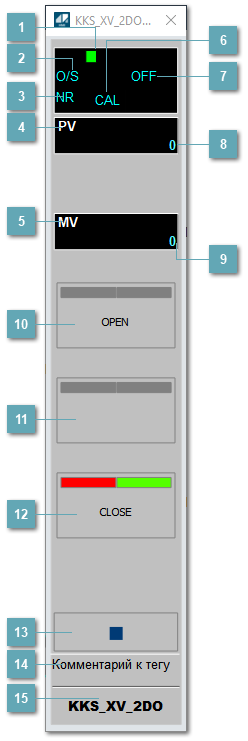

Окно Рабочее
1

Метка тега

Метка тега окрашивается в соответствии с цветовой схемой и приоритетами срабатывания тревог (внизу самый высокий приоритет)

Цвет
Состояние
Мигающий зеленый
Нормализация тревог и/или сигнализаций (не подтверждено)
Немигающий зеленый
Отсутствие тревог и сигнализаций
Мигающий желтый
Срабатывание предупредительной сигнализации (не подтверждено)
Ошибка или несоответствие ответного сигнала (не подтверждено)
Немигающий желтый
Срабатывание предупредительной сигнализации (подтверждено)
Ошибка или несоответствие ответного сигнала (подтверждено)
Мигающий пурпурный
Ошибка связи или отказ контура (не подтверждена)
Немигающий пурпурный
Ошибка связи или отказ контура (подтверждена)
Синий
Включено маскирование тревог
2

Режим функционального блока

Индикатор режима функционального блока. При нажатии на индикатор открывается окно выбора ручного, автоматического или каскадного режима, если это разрешено.
3

Состояние тревоги

Индикатор состояния тревоги функционального блока.
4

Технологический параметр

Обозначение технологического параметра (PV).
5

Управляемая переменная

Обозначение управляющего выхода (управляемой переменной MV).
6

Режим калибровки

Индикатор активности режима калибровки. В режиме калибровки появляется индикатор CAL.
7

Состояние блока

Индикатор состояния блока.
8

Значение технологического параметра

Текущее значение технологического параметра PV.
9

Значение управляемой переменной

Значение управляющего выхода (управляемой переменной MV).
10

Кнопка-индикатор "Открыть"

При нажатии кнопки-индикатора будет подан сигнал на открытие. Ниже приведено описание цветовой индикации для кнопки-индикатора "Открыть".

Цвет
Состояние
Зеленый
Подан сигнал на открытие для технологического параметра PV
Красный
Подан сигнал на открытие для управляемой переменной MV
11

Кнопка-индикатор "Остановить"

При нажатии кнопки-индикатора будет подан сигнал останова процесса открытия/закрытия. Ниже приведено описание цветовой индикации для кнопки-индикатора "Остановить".

Цвет
Состояние
Зеленый
Подан сигнал на останов процесса открытия/закрытия для технологического параметра PV
Красный
Подан сигнал на останов процесса открытия/закрытия для управляемой переменной MV

Кнопка-индикатор "Закрыть"

12
При нажатии кнопки-индикатора будет подан сигнал на закрытие. Ниже приведено описание цветовой индикации для кнопки-индикатора "Закрыть".

Цвет
Состояние
Зеленый
Подан сигнал на закрытие для технологического параметра PV
Красный
Подан сигнал на закрытие для управляемой переменной MV
13

Вызов окна ввода данных

Кнопка вызова окна ввода данных. В открывшемся окне для изменения данных нажмите кнопку "ПАРАМЕТР", выберите изменяемый параметр, в области "Значение" введите новое значение параметра и нажмите клавишу "Enter".
14

Комментарий тега

Задаваемый комментарий тега.
15

Имя тега

Идентификатор функционального блока.
