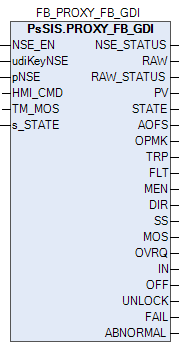

5.6.6.42. PROXY_FB_GDI
Функциональный блок PROXY_FB_GDI предназначен для интеграции безопасного функционального блока FB_GDI с HMI.
Входные параметры
|
Входные параметры
|
Тип данных
|
ВУ
|
И
|
Л
|
Описание
|
|
NSE_EN
|
BOOL
|
–
|
–
|
–
|
Разрешение записи команд в безопасную часть:
TRUE: разрешить
FALSE: запретить
|
|
udiKeyNSE
|
UDINT
|
–
|
–
|
–
|
Ключ разрешения записи
|
|
pNSE
|
POINTER
|
–
|
–
|
–
|
Указатель на ФБ PsSysSafeControl.nse1dint из NSE_GROUPS
|
|
HMI_CMD
|
BYTE
|
X
|
–
|
2
|
Команды оператора:
0 bit - установка режима MOS
1 bit - снятие режима MOS
|
|
TM_MOS
|
REAL
|
–
|
–
|
–
|
Максимальное время работы MOS до выдачи оповещения оператору
|
|
s_STATE
|
DINT
|
–
|
–
|
–
|
Параметр STATE из безопасной части
|
Выходные параметры
|
Выходные параметры
|
Тип данных
|
ВУ
|
И
|
Л
|
Описание
|
|
NSE_STATUS
|
BYTE
|
X
|
–
|
1
|
Статус NSE
|
|
RAW
|
BOOL
|
–
|
X
|
–
|
Значение данных до обработки
|
|
RAW_STATUS
|
X
|
–
|
1
|
Состояние данных до обработки
| |
|
PV
|
X
|
X
|
1
|
Переменная процесса
| |
|
STATE
|
WORD
|
X
|
–
|
1
|
Слово состояния:
0 bit - Срабатывание – TRP
1 bit - Статус выходных данных – FLT
2 bit - Значение данных до обработки – RAW
3 bit - Ключ разрешения MOS – MEN
4 bit - Направление срабатывания – DIR
5 bit - Фактическое состояние – SS
6 bit - Режим MOS – MOS
7 bit - Режим подстановки от логики – OVRQ
8 bit - Состояние датчика – OFF
9 bit - Состояние деблокировки датчика – UNLOCK
10 bit - Отказ датчика – FAIL
11 bit - Отклонение в работе датчика – ABNORMAL
13 bit - Сигнализации о превышении времени работы MOS
|
|
AOFS
|
WORD
|
X
|
–
|
1
|
Слово сообщений тревог:
1 bit - IOP
11 bit - TRIP
|
|
OPMK
|
X
|
–
|
1
|
Рабочая метка
| |
|
TRP
|
BOOL
|
–
|
–
|
–
|
Срабатывание:
TRUE: срабатывание
FALSE: норма
|
|
FLT
|
BOOL
|
–
|
–
|
–
|
Статус выходных данных:
TRUE: неисправно
FALSE: норма
|
|
MEN
|
BOOL
|
–
|
–
|
–
|
Ключ разрешения MOS
|
|
DIR
|
BOOL
|
–
|
–
|
–
|
Направление срабатывания:
TRUE: ETS
FALSE: DTS
|
|
MOS
|
BOOL
|
–
|
–
|
–
|
Режим MOS
|
|
OVRQ
|
BOOL
|
–
|
–
|
–
|
Вход подстановки от логики:
TRUE: включен
FALSE: отключен
|
|
IN
|
BOOL
|
–
|
–
|
–
|
Цифровой вход
|
|
OFF
|
BOOL
|
–
|
–
|
–
|
Состояние датчика:
TRUE: выключен
FALSE: включен
|
|
UNLOCK
|
BOOL
|
–
|
–
|
–
|
Состояние деблокировки датчика:
TRUE: деблокирован
FALSE: норма
|
|
FAIL
|
BOOL
|
–
|
–
|
–
|
Отказ датчика:
TRUE: отказ
FALSE: норма
|
|
ABNORMAL
|
BOOL
|
–
|
–
|
–
|
Отклонение в работе датчика:
TRUE: отклонения
FALSE: норма
|
