3.12.2.3.2.11. Сканер EtherNet/IP

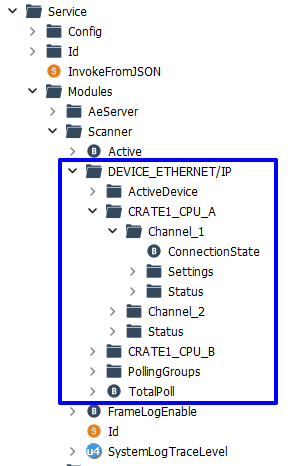

Модуль EtherNet/IP Scanner динамически создаёт служебные сигналы:
контроля состояния связи по каналу;
групп опроса;
опроса источника данных по команде
контроля и управления основными параметрами модуля.
Контроль состояния связи по каналу
Полный тег служебного сигнала контроля состояния связи по каналу:
Service.Modules.<Имя модуля>.<Имя источника>.<Имя устройства>.Channel_<N>.ConnectionState
|
|
Сигнал
|
Тип
|
Описание сигнала
|
|
ConnectionState
|
Bool
|
Состояние связи по каналу:
True - связь по каналу установлена;
False - связь по каналу отсутствует.
|

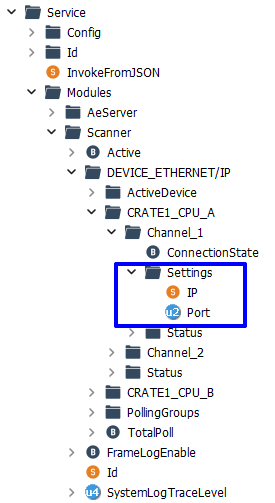

Папка Settings
Полный тег служебных сигналов:
Service.Modules.<Имя модуля>.<Имя источника>.<Имя устройства>.Channel_<N>.Settings.<Имя сигнала>
|
|
Сигнал
|
Тип
|
Описание сигнала
|
|
IP
|
String
|
IP адрес для подключения к устройству
|
|
Port
|
Uint2
|
TCP-порт для подключения к устройству
|

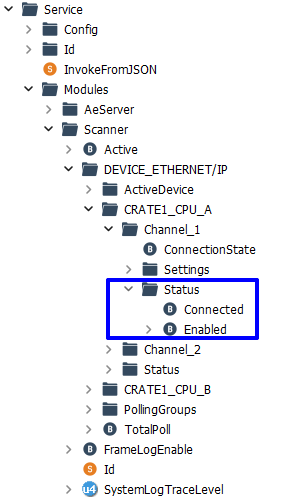

Папка Status
Полный тег служебных сигналов:
Service.Modules.<Имя модуля>.<Имя источника>.<Имя устройства>.Channel_<N>.Status.<Имя сигнала>
|

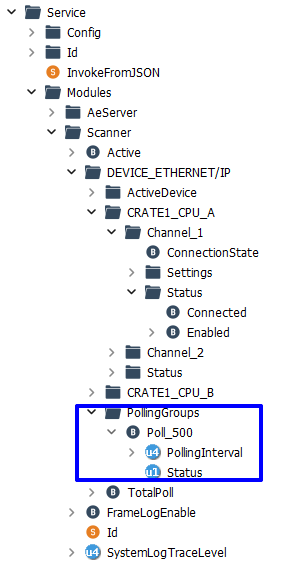

Сигналы групп опроса
Полный тег служебных сигналов групп опроса:
Service.Modules.<Имя модуля>.<Имя источника>.PollingGroups.<Имя сигнала>
|
|
Сигнал
|
Тип
|
Описание сигнала
|
|
Имя группы опроса
|
Bool
|
Команда опроса группы:
True - опросить группу.
|
|
PollingInterval
|
Uint4
|
Интервал опроса группы в миллисекундах.
|
|
Status
|
Uint1
|
Статус опроса группы:
0 - опрос группы не ведётся;
1 - группа опрашивается.
|

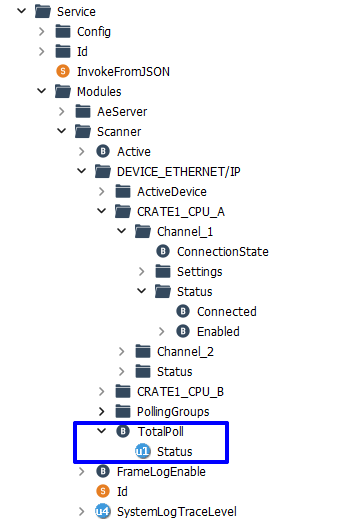

Опрос источника данных по команде
Полный тег служебных сигналов опроса источника данных по команде:
Service.Modules.<Имя модуля>.<Имя источника>.TotalPoll
|
|
Сигнал
|
Тип
|
Описание сигнала
|
|
TotalPoll
|
Bool
|
Команда опроса источника данных:
True - опросить источник данных.
|
|
Status
|
Uint1
|
Статус опроса группы:
0 - опрос источника данных не ведётся;
1 - источник данных опрашивается.
|
