5.5.2.1.6.19. Задержка при обнаружении тревог
При выполнении условий активации тревоги или условий восстановления тревоги эта функция обеспечивает задержку времени для отражения состояния в статусе тревоги и для формирования сообщения тревоги.
Вы можете установить время задержки для активации и восстановления отдельно для каждого сигнала тревоги.
|
При использовании функции задержки обнаружения аварийного сигнала процесса необходимо тщательно определить соответствующие значения времени задержки для обнаружения аварийного сигнала и обнаружения восстановления после аварийных сигналов в соответствии с техническим заданием на конкретный проект.
Неправильное использование этой функции может привести к слишком запоздалому обнаружению аварийной ситуации на промышленном объекте.
|
Задержка при обнаружении срабатывания тревоги
Активация сигнала тревоги не обнаруживается сразу после того, как переменная процесса (PV) выходит за пределы диапазона уставки сигнала тревоги. PV должен оставаться вне этого диапазона в течение периода времени, указанного пользователем, прежде чем будет обнаружена активация сигнала тревоги.
Если PV возвращается в диапазон уставки сигнала тревоги до того, как будет обнаружена активация сигнала тревоги, то активация сигнала тревоги не обнаруживается.
Задержка при обнаружении нормализации тревоги
Восстановление после сигнала тревоги не обнаруживается сразу после того, как переменная процесса (PV) возвращается в диапазон уставки сигнала тревоги +/- гистерезис. PV должна оставаться в этом диапазоне в течение периода времени, указанного пользователем, прежде чем будет обнаружено восстановление.
Если PV снова выходит за пределы диапазона уставки сигнала тревоги +/- гистерезис до того, как будет обнаружено восстановление, то восстановление не обнаруживается.
Эффект использования функции отложенного обнаружения для сигнализации процесса
На следующих рисунках показан эффект использования функции обнаружения задержанного аварийного сигнала процесса, отображающий случаи, когда переменная процесса (PV) пульсирует, и когда переменная процесса (PV) колеблется около значения уставки аварийного сигнала.

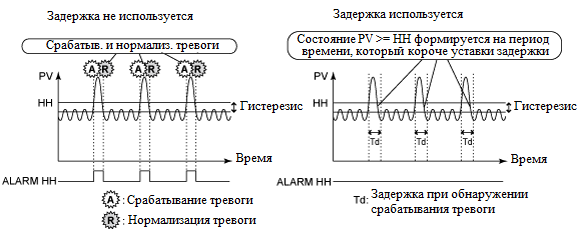

Пример с пульсацией переменной процесса (PV):

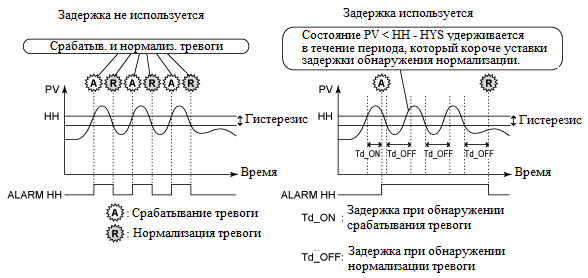

Пример с переменной процесса (PV), которая колеблется около значения уставки аварийного сигнала:
Задание уставки задержки при обнаружении срабатывания и нормализации тревоги
Вы можете установить время задержки для обнаружения активации сигнала тревоги и время задержки для обнаружения восстановления после сигнала тревоги для индикаторных блоков (PVI) и блоков ПИД-регуляторов (M_PID). Установка осуществляется в среде Astra.IDE с помощью конфигурационных параметров в соответствии с таблицей:
|
Наименование задержки
|
Конфигурационный параметр
|
|
Задержка обнаружения тревоги HH, с
|
CONFIG.ALARM.DETECT_HH_DELAY
|
|
Задержка обнаружения восстановления после тревоги HH, с
|
CONFIG.ALARM.RECOV_HH_DELAY
|
|
Задержка обнаружения тревоги LL, с
|
CONFIG.ALARM.DETECT_LL_DELAY
|
|
Задержка обнаружения восстановления после тревоги LL, с
|
CONFIG.ALARM.RECOV_LL_DELAY
|
|
Задержка обнаружения тревоги HI, с
|
CONFIG.ALARM.DETECT_HI_DELAY
|
|
Задержка обнаружения восстановления после тревоги HI, с
|
CONFIG.ALARM.RECOV_HI_DELAY
|
|
Задержка обнаружения тревоги LO, с
|
CONFIG.ALARM.DETECT_LO_DELAY
|
|
Задержка обнаружения восстановления после тревоги LO, с
|
CONFIG.ALARM.RECOV_LO_DELAY
|
|
Задержка обнаружения тревоги DV+, с
|
CONFIG.ALARM.DETECT_DVP_DELAY
|
|
Задержка обнаружения восстановления после тревоги DV+, с
|
CONFIG.ALARM.RECOV_DVP_DELAY
|
|
Задержка обнаружения тревоги DV-, с
|
CONFIG.ALARM.DETECT_DVM_DELAY
|
|
Задержка обнаружения восстановления после тревоги DV-, с
|
CONFIG.ALARM.RECOV_DVM_DELAY
|
|
Задержка обнаружения сигнала тревоги IOP, с
|
CONFIG.ALARM.DETECT_IOP_DELAY
|
|
Задержка обнаружения восстановления после сигнала тревоги IOP, с
|
CONFIG.ALARM.RECOV_IOP_DELAY
|
Если время задержки для обнаружения тревоги установлено на значение 0 с, отложенное обнаружение не будет работать для активации.
Если время задержки для обнаружения восстановления тревоги установлено на значение 0 с, отложенное обнаружение не будет работать для восстановления.
|
Отложенное обнаружение для сигналов тревоги высокого аварийного предела (HH), низкого аварийного предела (LL), высокого предела (HI) и низкого предела (LO)
Отложенное обнаружение для активации сигнализации HH, LL, HI или LO
Когда переменная процесса (PV) выходит за пределы или фиксируется на границе значений уставки сигнала тревоги HH, LL, HI или LO, отложенное обнаружение срабатывает для активации сигнала тревоги HH, LL, HI или LO. Если данное значение остается дольше установленного времени задержки, возникновение HH, LL, HI или LO отражается в состоянии сигнала тревоги и генерируется сообщение активации сигнала тревоги.
Когда переменная процесса (PV) возвращается в диапазон значений уставки сигнала тревоги до истечения установленного времени задержки, состояние сигнала тревоги остается неизменным и сообщение активации сигнала тревоги не генерируется.

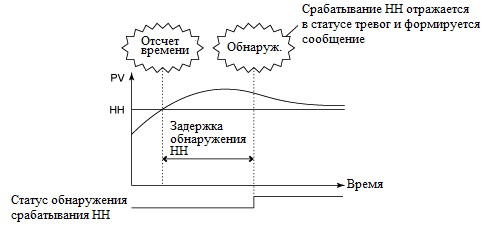

На следующем рисунке показана работа функции обнаружения задержки при активации сигнала тревоги HH.
Если время, указанное в параметре задержки обнаружения тревоги HH, короче времени, указанного в параметре задержки обнаружения тревоги HI, то сначала может быть обнаружена тревога HH, а затем — тревога HI.
|
Отложенное обнаружение для восстановления после срабатывания сигнализации HH, LL, HI или LO
Отложенное обнаружение работает для восстановления из аварийного сигнала HH или HI, когда переменная процесса (PV) падает ниже «уставка аварийного сигнала - гистерезис». Если PV остается ниже этого уровня дольше установленного времени задержки, восстановление из HH или HI отражается в состоянии аварийного сигнала и генерируется сообщение о восстановлении.
Отложенное обнаружение работает для восстановления из аварийного сигнала LL или LO, когда переменная процесса (PV) превышает «уставка аварийного сигнала + гистерезис». Если PV остается выше этого уровня дольше установленного времени задержки, восстановление из LL или LO отражается в состоянии аварийного сигнала и генерируется сообщение о восстановлении.
Когда переменная процесса (PV) снова выходит за пределы диапазона уставки аварийного сигнала до истечения установленного времени задержки, состояние аварийного сигнала остается неизменным, и сообщение о восстановлении не генерируется.

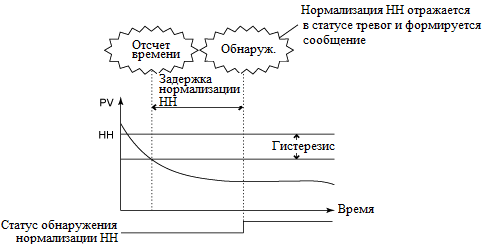

На следующем рисунке показано, как ведет себя функция обнаружения задержки при восстановлении после тревоги HH.
Задержка обнаружения тревоги отклонения (DV+/DV-)
Задержка обнаружения для активации сигнала отклонения
Когда абсолютное значение отклонения (DV) между переменной процесса (PV) и значением уставки (SV) выходит за пределы или фиксируется на границе диапазона уставки сигнала тревоги отклонения (DL), отложенное обнаружение срабатывает для активации сигнала тревоги отклонения. Если данное значение остается дольше установленного времени задержки, активация отражается в состоянии сигнала тревоги и генерируется сообщение для активации сигнала тревоги.
Отложенное обнаружение для восстановления после сигналов тревоги отклонения
Когда абсолютное значение отклонения (DV) между переменной процесса (PV) и значением уставки (SV) попадает в диапазон «уставка сигнала тревоги отклонения +/- гистерезис», отложенное обнаружение работает для восстановления после сигнала тревоги отклонения. Если значение остается в диапазоне дольше установленного времени задержки, восстановление отражается в состоянии сигнала тревоги и генерируется сообщение о восстановлении.
Задержка обнаружения для сигнала тревоги размыкания входа (IOP)
Эта функция применима ко входу IN. Возможные причины тревоги размыкания входа (IOP) перечислены ниже:
Отказ модуля/канала ввода ПЛК;
Обрыв/короткое замыкание входной цепи;
Недостоверный статус данных входа (BAD).
Задержка обнаружения для активации сигнала тревоги размыкания входа (IOP)
Эта функция работает, когда значение входа (IN) выходит за пределы или фиксируется на границе диапазона уровня обнаружения IOP. Если данное значение остается дольше времени, установленного в задержке для обнаружения сигнала тревоги IOP, то статус данных переменной процесса (PV) становится BAD, возникновение IOP отражается в статусе сигнала тревоги и генерируется сообщение активации сигнала тревоги.
Переменная процесса (PV) принимает значение в соответствии с настройкой функции выхода за пределы шкалы PV (конфигурационный параметр CONFIG.INPUT.PV_OVERSHOOT).
Если IN возвращается в диапазон уровня обнаружения IOP до истечения времени задержки для обнаружения сигнала тревоги IOP, то статус данных переменной процесса (PV) и статус сигнала тревоги остаются неизменными. Сообщение для активации сигнала тревоги не будет сгенерировано.
В течение периода, заданного параметром в качестве задержки обнаружения сигнала тревоги IOP, состояние данных переменной процесса (PV) меняется на QST, а сама переменная процесса (PV) принимает значение, которое было непосредственно перед выходом за пределы диапазона обнаружения IOP. При этом функциональный блок регулятора, который использует данную переменную процесса (PV) в качестве регулируемого параметра, продолжает вычисление управляющего сигнала без принудительного перехода в ручной режим.
Задержка обнаружения для восстановления после сигнала тревоги размыкания входа (IOP)
Эта функция работает, когда значение входа (IN) попадает в диапазон уровня обнаружения IOP. Если значение остается в диапазоне дольше периода, установленного в задержке для обнаружения восстановления после сигнала тревоги IOP, то статус данных BAD отменяется для переменной процесса (PV), восстановление после сигнала тревоги IOP отражается в статусе тревоги и генерируется сообщение о восстановлении.
Если IN выходит за пределы или фиксируется на границе диапазона уровня обнаружения IOP в течение периода, установленного в задержке для обнаружения восстановления после сигнала тревоги IOP, то статус данных для переменной процесса (PV) и статус тревоги остаются неизменными. Сообщение о восстановлении не генерируется.
В течение периода, установленного в задержке для обнаружения восстановления после сигнала тревоги IOP, статус данных переменной процесса (PV) остается BAD. Переменная процесса (PV) принимает значение в соответствии с настройкой функции выхода за пределы шкалы PV (конфигурационный параметр CONFIG.INPUT.PV_OVERSHOOT).
Действия при изменении условий, связанных с обнаружением аварийных сигналов
В этом пункте описывается работа отложенного обнаружения для технологических аварийных сигналов при изменении следующих условий:
Изменение значения уставки тревоги;
Изменение состояния функции прекращения обнаружения срабатывания сигнализации (AF);
Отмена калибровки (CALIBR).
Действия при изменении значения уставки тревоги
При изменении значения уставки тревоги новое значение уставки используется в формировании условий для активации или восстановления тревоги и в работе, пока идет отсчет времени задержки при обнаружении активации/восстановления тревоги.
Действия при изменении состояния функции прекращения обнаружения срабатывания сигнализации (AF)
Когда переменная процесса (PV) выходит за пределы или фиксируется на границе диапазона значения уставки тревоги после изменения AF на «Обнаружение включено» (вход AF.X = FALSE), отложенное обнаружение запускается для активации. Если данное значение PV остается дольше установленного времени задержки, то активация отражается в состоянии тревоги и генерируется сообщение о тревоге.
Действия при отмене калибровки (CALIBR)
Если условия для активации тревоги выполнены при отмене режима калибровки, то отложенное обнаружение срабатывает для активации.
Задержка обнаружения аварийных сигналов процесса в нештатных ситуациях
В этом пункте описывается поведение функции обнаружения отложенных аварийных сигналов процесса в нештатных ситуациях:
Запуск ПЛК;
Установка режима O/S для блока.
Запуск ПЛК
При запуске ПЛК таймеры задержки обнаружения активации/восстановления тревог начинают свою работу с нулевым значением
накопленного времени.
Установка режима O/S для блока
Если режим блока установлен на O/S во время отсчета таймером оставшегося времени до обнаружения активации или восстановления тревоги, то работа таймера приостанавливается с фиксацией последнего значения накопленного времени.
