5.5.2.3.1.3.1. Алгоритм
Функциональный блок TYP_AI_DUAL_V2 выполнен на основе базового функционального блока SS_HML и, соответственно, наследует его функции.
|
Функция
|
Описание
|
|
Обработка тревог блока и формирование списка сработавших тревог (ALRM_R) и состояния тревог (ALRM).
| |
|
Маскирование тревог, т.е. тревоги формируются, но не записываются в журнал событий.
|
Данный тип используется для измерений с двумя преобразователями, один из которых имеет меньший диапазон (IN_A), а другой - больший (IN_B). Также блок предназначен для выдачи сигнала защиты QBAD на внешнюю логику при формировании тревог IOP/IOP-.
На графике процесса будет показан только результат работы логики выбора, а также режим выбора.
Список доступных режимов функционального блока TYP_AI_DUAL_V2:
В режиме MAN логика выбора отключена, и инженер может выбрать, какой вход будет выбран, в режиме AUT функциональность будет описана ниже:
если значение датчика меньшего диапазона меньше установленного значения для переключения с одного датчика на другой, то выбирается датчик меньшего диапазона;
если значение датчика меньшего диапазона больше установленного значения для переключения с одного датчика на другой, то выбирается датчик большого диапазона;
если выбран датчик большего диапазона и его значение падает ниже значения переключения, то выбирается датчик меньшего диапазона.
если датчик меньшего диапазона выбран и находится в состоянии BAD, то будет выбран датчик большего диапазона, если его значение больше значения переключения.
если преобразователь большего диапазона находится в состоянии BAD и выбран, то будет выбран датчик меньшего диапазона, если его значение меньше значения переключения.
Инициализация
По умолчанию блок инициализируются в AUT.
Функция сигнализации
Список доступных тревог:
Нормальное состояние (NR)
Высокая сигнализация размыкания входа (IOP)
Сигнализация нарушения соединения (CNF)

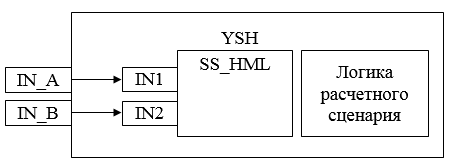

Функциональная блок-схема
Состав элементов блока:
Подпрограмма логики расчетного сценария используется для реализации логики управления селектором (переход между диапазонами измерений).
Методы доступа к входам/выходам и адресаты соединения входов/выходов:
|
Вход/Выход
|
Метод доступа
к входам/выходам
|
Адресат соединения
| |||
|
Каналы модулей
ввода/
вывода
ПЛК
|
Переменные
внешней логики
|
Входы/выходы функциональных блоков
| |||
|
IN_A
|
Измерит. вход A
|
Запись
|
-
|
x
|
x
|
|
IN_B
|
Измерит. вход B
|
Запись
|
-
|
x
|
x
|
x: соединение разрешено
-: соединение запрещено
