5.5.2.1.6.5. Проверка сигнализации скорости изменения входа
Проверка сигнализация скорости изменения предусматривает срабатывание сигнализации при обнаружении нахождения скорости изменения входного сигнала в положительном VEL+ или отрицательном VEL- направлении в состоянии сигнализации.

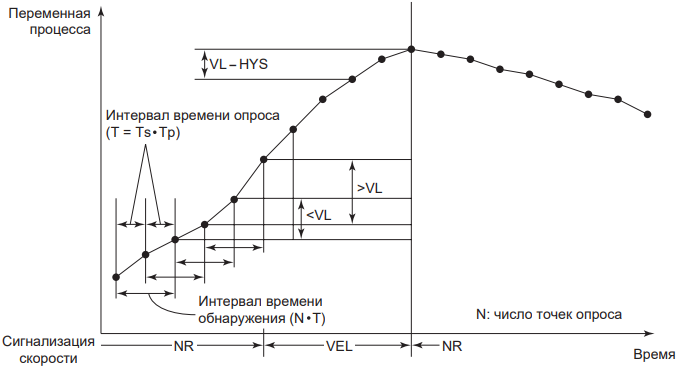

Проверка сигнализации скорости изменения входа
Проверка сигнализации скорости изменения входа представляет собой функцию обнаружения выхода изменения значения переменной процесса PV за определенный период времени за границу, обозначенную заданием сигнализации предела скорости VL.
При обнаружении выхода изменения значения переменной процесса PV за определенный период времени за границу, обозначенную заданием сигнализации предела скорости VL, срабатывает сигнализация скорости изменения в положительном направлении VEL+, если изменение происходит в направлении возрастания. Аналогично, если изменение происходит в направления уменьшения, срабатывает сигнализация предела скорости изменения в отрицательном направлении VEL-.
Срабатывание сигнализации скорости изменения входного сигнала указывает на резкие изменения в состоянии процесса и аномалию в чувствительных и преобразующих элементах.
Выход из состояния срабатывания сигнализации происходит при возврате изменения значения переменной процесса PV в пределы диапазона, определяемого вычитанием значения гистерезиса сигнализации из значения задания для сигнализации скорости.
При срабатывании сигнализации по скорости изменения входного сигнала сигнал передается в течение, как минимум, периода опроса (Т).
Самые последние данные замера переменной процесса PV для проверки сигнализации по скорости изменения входного сигнала в буфере, т.е. данные, собранные непосредственно перед считыванием эталонной скорости изменения PVP, могут контролироваться и считываться.
Настройка сигнализации скорости изменения входного сигнала
Возможно задание типа проверки сигнализации скорости изменения входного сигнала, значений сигнализации скорости VL, гистерезиса сигнализации HYS, числа точек опроса N и интервалов опроса Тр.
Типы проверки сигнализации скорости изменения входного сигнала
Тип сигнализации скорости изменения входного сигнала задается с помощью конфигурационного параметра CONFIG.ALARM.VELOCITY_LIMIT типа ENUM_DETECT_DIR (тип тревоги по скорости изменения сигнала) в среде разработки Astra.IDE. Типы проверки сигнализации скорости изменения входного сигнала перечислены ниже:
Обнаружение изменений в обоих направлениях : контроль скорости изменения в положительном и отрицательном направлениях;
Обнаружение изменений в одном направлении: контроль скорости только в положительном или отрицательном направлении;
Нет обнаружения: обнаружение не предусмотрено.
При выборе одного направления обнаружения изменений в качестве типа проверки сигнализации скорости изменения входного сигнала контролируется только скорость изменения в положительном направлении, если задание сигнализации скорости VL имеет знак плюс, либо только в отрицательном направлении, если задание сигнализации скорости VL имеет знак минус. Однако если VL = 0, контролируется скорость изменения в обоих направлениях независимо от типа проверки сигнализации скорости изменения входного сигнала.
При выборе "Обнаружение изменений в обоих направлениях" в качестве типа проверки сигнализации скорости изменения входного сигнала для контроля используется абсолютное значение задания сигнализации скорости VL.
Значение задания сигнализации скорости VL
Значение задания сигнализации скорости (VL) задается в окне настроек блока на АРМ оператора.
Величина изменения за период времени обнаружения (
);
); Данные в физических единицах измерения в диапазоне шкалы ±PV;
Установка по умолчанию – диапазон шкалы PV.
При установке обнаружения изменений в одном направлении в качестве типа проверки сигнализации скорости изменения входного сигнала знак "+" или "–" направления обнаружения изменений добавляется к данным задания сигнализации скорости VL в физических единицах измерения.
Если в качестве диапазона шкалы PV и в качестве задания сигнализации скорости VL задано одно и тоже (положительное) значение, сигнализация не работает ни в положительном, ни в отрицательном направлениях, независимо от типа проверки сигнализации скорости изменения входного сигнала.
Гистерезис сигнализации HYS
Значение и единицы гистерезиса сигнализации задаются для каждого функционального блока в среде разработки Astra.IDE с помощью конфигурационных параметров CONFIG.ALARM.VELOC_HYST и CONFIG.ALARM.VELOC_HYST_UNIT типа ENUM_HYST_UNIT соответственно.
Число точек опроса N и интервал опроса Тр
Интервалы опроса Тр и число точек опроса N задаются в среде разработки Astra.IDE с помощью конфигурационных параметров CONFIG.ALARM.VELOC_SAMPL_INTERV (кол-во циклов ПЛК) и CONFIG.ALARM.VELOC_SAMPL_NUM (от 1 до 12) соответственно.
