5.5.2.4.2.1.1. Алгоритм
Технологический функциональный блок DI_ST выполнен на основе базового функционального блока SI_1 и, соответственно, наследует его функции.
|
Функция
|
Описание
|
|
Обработка входного сигнала (вход IN) и формирование переменной процесса (PV).
| |
|
Значение PV не формируется по состоянию входного сигнала (вход IN), а задается оператором вручную. Реальное значение входного сигнала (вход IN) отслеживается по значению параметра необработанных данных (RAW).
| |
|
Функция симуляции предназначена для проверки работы оборудования, использующего блок SI_1. Не формируется значение PV (удержание предыдущего значения). Реальное значение входного сигнала (вход IN) отслеживается по значению параметра необработанных данных (RAW).
| |
|
Обработка тревог блока и формирование списка сработавших тревог (ALRM_R) и состояния тревог (ALRM). Информация по сигнализации нарушения соединения (CNF) представлена в общем разделе с описанием сигнализации (ссылка "Обработка сигнализации").
| |
|
Маскирование тревог, т.е. тревоги формируются, но не записываются в журнал событий.
|
Типовой элемент стандартного программного обеспечения цифрового входа будет либо автономно использоваться, например, для мониторинга состояния оборудования, либо будет объединен с другими стандартными модулями, например, с программным модулем выключателя безопасности.
Список доступных режимов:
Список доступных тревог:
Нормальное состояние (NR)
Высокая сигнализация размыкания входа (IOP)
Низкая сигнализация размыкания входа (IOP-)
Сигнализация нарушения соединения (CNF)

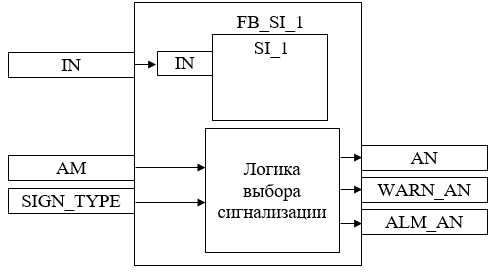

Функциональная блок-схема
Состав элементов блока:
Блок FB_SI_1 базового типа SI_1 используется для отображения состояния оборудования и обнаружения неисправности модуля дискретных входов за счет генерации аварийного сигнала IOP.
Подпрограмма логики выбора сигнализации используется для формирования сконфигурированной сигнализации (информационной/предупредительной/аварийной в зависимости от конфигурационного параметра SIGN_TYPE) при активации дискретного входа с учетом маскирования.
Методы доступа к входам/выходам и адресаты соединения входов/выходов:
|
Вход/Выход
|
Метод доступа
к входам/выходам
|
Адресат соединения
| |||
|
Каналы модулей
ввода/
вывода ПЛК
|
Переменные
внешней
логики
|
Входы/выходы функциональных блоков
| |||
|
IN
|
Вход ответа
|
Запись
|
x
|
-
| |
x: соединение разрешено
-: соединение запрещено
Основные функции
обнаружения сигнала типа «включено-выключено»
обнаружение неисправности (неисправность входной платы)
генерация информационного/предупредительного/аварийного сигнала
маскировка информационного/предупредительного/аварийного сигнала
представление в HMI
Подробное описание
Обнаружение сигнала: Значение сигнала принимается от полевого устройства через модуль дискретного входа ПЛК.
Обработка порогового сигнала
Имеются два принципа выполнения внешней проводки, реализованные для цифрового входа.
DI-D = нормально замкнутый контакт:
Состояние ВЫКЛ (состояние электрического подключения контура = «0») -> АКТИВН. или состояние ТРЕВОГА
Состояние ВКЛ (состояние электрического подключения контура = «1») -> НЕАКТИВН. или НОРМАЛЬНОЕ состояние
DI-E = нормально разомкнутый контакт:
Состояние ВКЛ (состояние электрического подключения контура = «1») -> АКТИВН. или состояние ТРЕВОГА
состояние ВЫКЛ (состояние электрического подключения контура = «0») -> НЕАКТИВН. или НОРМАЛЬНОЕ состояние
Обнаружение сигнала: Цифровой входной сигнал, полученный модулем входа ПЛК, приведет к генерации информационного/предупредительного/аварийного сигнала в зависимости от значения конфигурационного входа SIGN_TYPE.
Обработка неисправности: Функция обнаружения неисправности платы IOP будет реализована и для состояния, и для тегов цифрового входа аварийного сигнала.
Маскировка аварийного сигнала: информационный/предупредительный/аварийный сигнал может быть замаскирован от внешней логики (вход AM = TRUE).
