5.5.2.3.4.1.1. Алгоритм
Технологический функциональный блок TYP_MV выполнен на основе базового функционального блока SI_2E и, соответственно, наследует его функции.
|
Функция
|
Описание
|
|
Обработка концевых выключателей и формирование входа ответного сигнала (PV).
| |
|
Значение PV не формируется по состоянию концевиков (входы IN1, IN2), а задается оператором вручную. Реальное значение концевиков (входы IN1, IN2) отслеживается по значению параметра необработанных данных (RAW).
| |
|
Имитирует внутреннюю обработку блока клапана. Не формируется значение PV (удержание предыдущего значения). Реальное значение концевиков (входы IN1, IN2) отслеживается по значению параметра необработанных данных (RAW).
| |
|
Обработка тревог блока и формирование списка сработавших тревог (ALRM_R) и состояния тревог (ALRM). Информация по сигнализации нарушения соединения (CNF) представлена в общем разделе с описанием сигнализации (ссылка "Обработка сигнализации").
| |
|
Маскирование тревог, т.е. тревоги формируются, но не записываются в журнал событий.
|
В данном разделе описывается функция программного модуля для стандартного клапана с ручным управлением с двумя концевыми выключателями.
Список доступных режимов функционального блока TYP_MV:
Список доступных тревог функционального блока TYP_MV:
Нормальное состояние (NR)
Высокая сигнализация размыкания входа (IOP)
Низкая сигнализация размыкания входа (IOP-)
Сигнализация нарушения соединения (CNF)
Сигнализация несоответствия ответа (PERR)

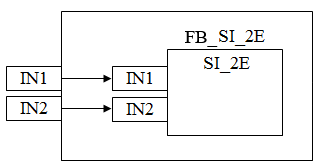

Функциональная блок-схема
Состав элементов блока:
Методы доступа к входам/выходам и адресаты соединения входов/выходов блока TYP_MV:
|
Вход/Выход
|
Метод доступа
к входам/выходам
|
Адресат соединения
| |||
|
Каналы модулей
ввода/вывода ПЛК
|
Переменные
внешней логики
|
Входы/выходы функциональных блоков
| |||
|
IN1
|
Концевой выключатель "Открыто"
|
Запись
|
x
|
x
| |
|
IN2
|
Концевой выключатель "Закрыто"
|
Запись
|
x
|
x
| |
x: соединение разрешено
-: соединение запрещено
Основные функции
Ниже приведены основные функции типового элемента клапана с ручным управлением, в следующем разделе дано подробное описание всех функций:
входы полевого устройства DI, состояние и отклонение
обнаружение ошибки входа
Подробное описание
Обнаружение сигнала: Значение технологической переменной принимается от полевого устройства через модуль дискретного входа ПЛК.
Обработка порогового сигнала
Интерфейс полевого устройства: Интерфейсные сигналы передаются через кабель от полевого устройства. Концевые выключатели открытия и закрытия, Открыто =1 и Закрыто =1.
Состояние клапана: Состояние клапана по сигналу от полевого устройства, либо открытое, либо закрытое. Когда концевой выключатель открытия включен, а концевой выключатель закрытия выключен, отображается открытое состояние клапана. Когда концевой выключатель открытия выключен, а концевой выключатель закрытия включен, отображается закрытое состояние клапана.
Состояние отклонения: Состояние отклонения активно, когда включены оба концевых выключателя, и открытия, и закрытия.
Работа в состоянии выполнения: Это состояние активно, когда выключены оба концевых выключателя, и открытия, и закрытия.
Состояние ошибки входа: Этот состояние извещает об отказе аппаратных средств, связанных с соответствующими каналами модулей дискретных входов ПЛК.
